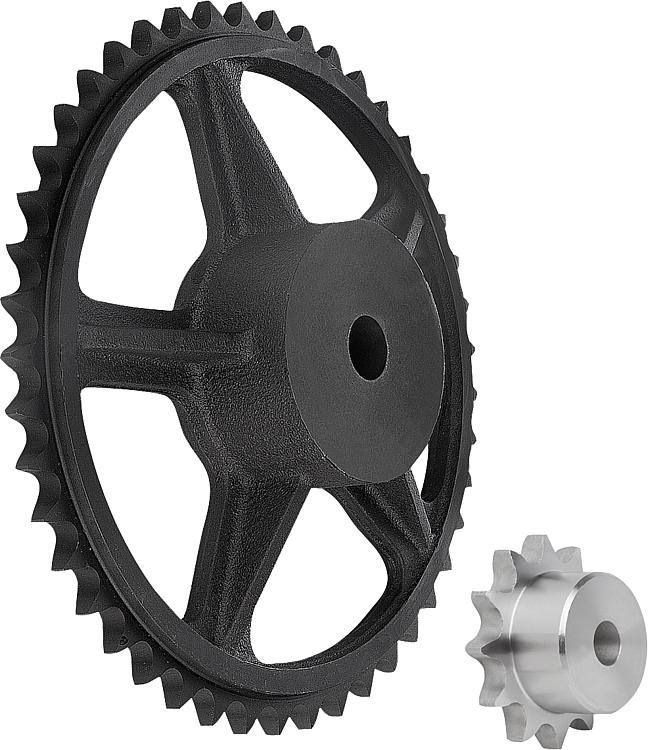

22252单排链轮 3/4" x 7/16" DIN ISO 606 |
返回 |
|
|
产品说明材料：钢制 C45。
38 个以上的灰口铸铁 GG22 轮齿。规格：亮色，未经硬化处理。提示：滚子链条链轮，带单侧轮毂， 符合 DIN ISO 606。
链轮有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是提供链轮的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | -
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 45
- 57
- 76
- 95
- 114
| -
- 58
- 63,9
- 69,8
- 75,8
- 81,8
- 87,8
- 93,8
- 99,8
- 105,8
- 111,9
- 117,9
- 123,9
- 130
- 136
- 142
- 148,1
- 154,1
- 160,2
- 166,2
- 172,3
- 178,3
- 184,4
- 190,4
- 196,5
- 202,5
- 208,6
- 214,6
- 220,7
- 226,8
- 232,8
- 238,9
- 283,2
- 355,9
- 471,1
- 586,2
- 701,4
| -
- 49,78
- 55,7
- 61,64
- 67,61
- 73,6
- 79,59
- 85,61
- 91,63
- 97,65
- 103,67
- 109,71
- 115,75
- 121,78
- 127,82
- 133,86
- 139,9
- 145,94
- 152
- 158,04
- 164,09
- 170,13
- 176,19
- 182,25
- 188,31
- 194,35
- 200,4
- 206,46
- 212,52
- 218,58
- 224,64
- 230,69
- 273,1
- 345,81
- 460,99
- 576,17
- 691,36
| -
- 31
- 37
- 42
- 46
- 52
- 58
- 64
- 70
- 75
- 80
- 90
- 95
- 100
| | | | | | | | | Reset |
|---|
订货号
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数

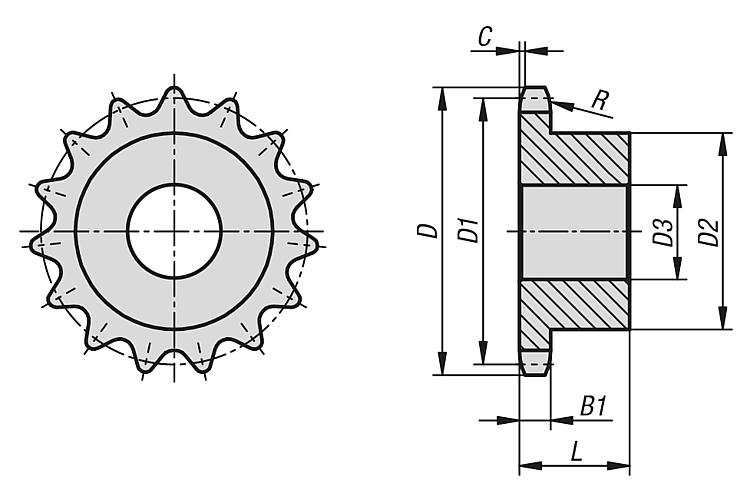

| D
| D1 | D2 | D3
max. | B1 | L | C | R | CAD | 配件 | 价格 | 订购 |
|---|
| 22252-10340716008 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 8 | 58 | 49,78 | 31 | 12 | 11,1 | 30 | 2 | 19 |  | | 根据要求 | | | 22252-10340716009 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 9 | 63,9 | 55,7 | 37 | 12 | 11,1 | 30 | 2 | 19 | | | 根据要求 | | | 22252-10340716010 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 10 | 69,8 | 61,64 | 42 | 12 | 11,1 | 30 | 2 | 19 | | | 根据要求 | | | 22252-10340716011 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 11 | 75,8 | 67,61 | 46 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716012 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 12 | 81,8 | 73,6 | 52 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716013 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 13 | 87,8 | 79,59 | 58 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716014 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 14 | 93,8 | 85,61 | 64 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716015 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 15 | 99,8 | 91,63 | 70 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716016 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 16 | 105,8 | 97,65 | 75 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716017 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 17 | 111,9 | 103,67 | 80 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716018 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 18 | 117,9 | 109,71 | 80 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716019 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 19 | 123,9 | 115,75 | 80 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716020 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 20 | 130 | 121,78 | 80 | 16 | 11,1 | 35 | 2 | 19 | | | 根据要求 | | | 22252-10340716021 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 21 | 136 | 127,82 | 90 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716022 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 22 | 142 | 133,86 | 90 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716023 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 23 | 148,1 | 139,9 | 90 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716024 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 24 | 154,1 | 145,94 | 90 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716025 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 25 | 160,2 | 152 | 90 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716026 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 26 | 166,2 | 158,04 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716027 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 27 | 172,3 | 164,09 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716028 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 28 | 178,3 | 170,13 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716029 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 29 | 184,4 | 176,19 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716030 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 30 | 190,4 | 182,25 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716031 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 31 | 196,5 | 188,31 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716032 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 32 | 202,5 | 194,35 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716033 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 33 | 208,6 | 200,4 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716034 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 34 | 214,6 | 206,46 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716035 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 35 | 220,7 | 212,52 | 95 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716036 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 36 | 226,8 | 218,58 | 100 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716037 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 37 | 232,8 | 224,64 | 100 | 20 | 11,1 | 40 | 2 | 19 | | | 根据要求 | | | 22252-10340716038 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 38 | 238,9 | 230,69 | 100 | 24 | 11,1 | 56 | 2 | 19 | | | 根据要求 | | | 22252-10340716045 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 45 | 283,2 | 273,1 | 100 | 24 | 11,1 | 56 | 2 | 19 | | | 根据要求 | | | 22252-10340716057 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 57 | 355,9 | 345,81 | 100 | 30 | 11,1 | 56 | 2 | 19 | | | 根据要求 | | | 22252-10340716076 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 76 | 471,1 | 460,99 | 100 | 30 | 11,1 | 56 | 2 | 19 | | | 根据要求 | | | 22252-10340716095 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 95 | 586,2 | 576,17 | 100 | 30 | 11,1 | 65 | 2 | 19 | | | 根据要求 | | | 22252-10340716114 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 114 | 701,4 | 691,36 | 100 | 30 | 11,1 | 65 | 2 | 19 | | | 根据要求 | |
|
|
