22255单排链轮 5/8" x 3/8"，不锈钢 DIN ISO 606 |
返回 |
|
|

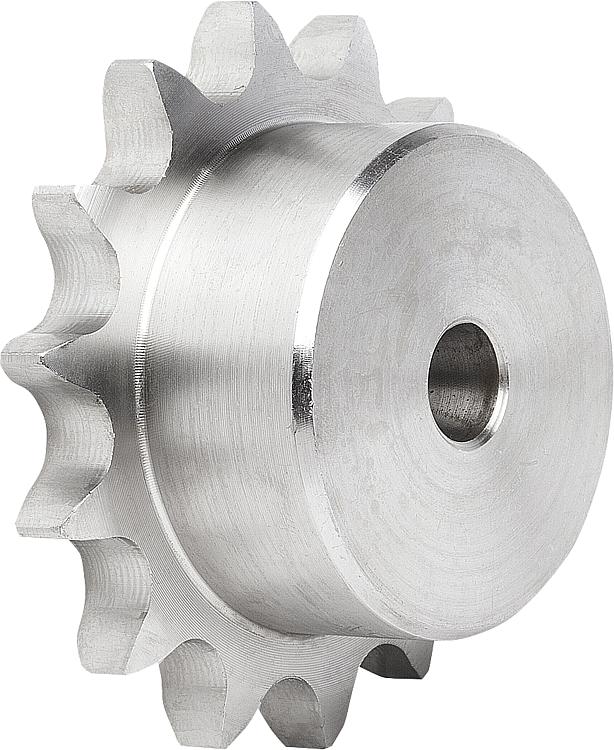

产品说明材料：不锈钢 1.4305。 规格：亮色。提示：滚子链条链轮，带单侧轮毂， 符合 DIN ISO 606。

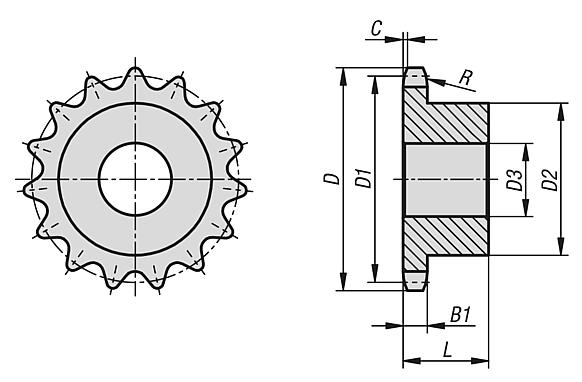

链轮有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是提供链轮的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | -
- 73,2
- 78,2
- 83,2
- 88,3
- 93,3
- 98,3
- 103,3
- 108,4
- 113,4
- 123,5
- 133,6
- 158,8
| -
- 66,32
- 71,34
- 76,36
- 81,37
- 86,39
- 91,42
- 96,45
- 101,49
- 106,52
- 116,58
- 126,66
- 151,87
| | | | | | | | | | Reset |
|---|
订货号
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D2 | D3
max. | B1 | L | C | R | CAD | 配件 | 价格 | 订购 |
|---|
| 22255-10580308013 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 13 | 73,2 | 66,32 | 47 | 12 | 9,1 | 30 | 1,6 | 16 |  | | 根据要求 | | | 22255-10580308014 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 14 | 78,2 | 71,34 | 52 | 12 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308015 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 15 | 83,2 | 76,36 | 57 | 12 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308016 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 16 | 88,3 | 81,37 | 60 | 12 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308017 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 17 | 93,3 | 86,39 | 60 | 12 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308018 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 18 | 98,3 | 91,42 | 70 | 14 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308019 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 19 | 103,3 | 96,45 | 70 | 14 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308020 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 20 | 108,4 | 101,49 | 75 | 14 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308021 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 21 | 113,4 | 106,52 | 75 | 16 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308023 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 23 | 123,5 | 116,58 | 80 | 16 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308025 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 25 | 133,6 | 126,66 | 80 | 16 | 9,1 | 30 | 1,6 | 16 | | | 根据要求 | | | 22255-10580308030 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 30 | 158,8 | 151,87 | 90 | 20 | 9,1 | 35 | 1,6 | 16 | | | 根据要求 | |
|
|
