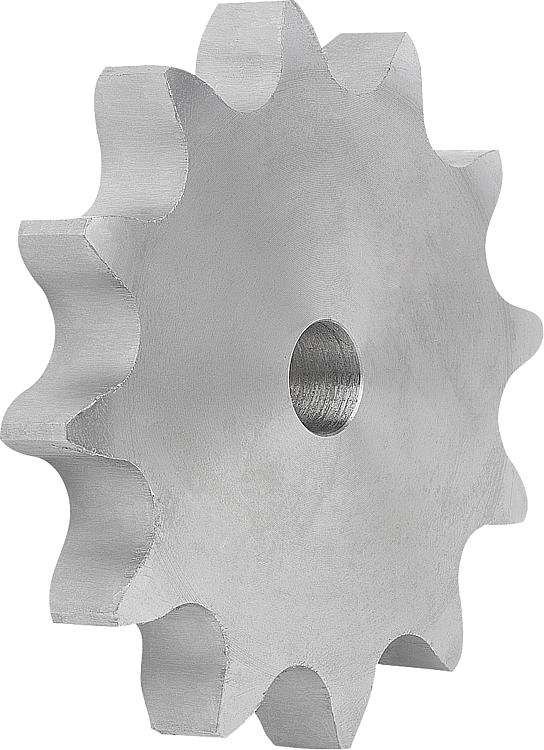

        轮盘，单排 1" x 17.02 mm DIN ISO 606

商品描述/产品说明

产品说明材料：低碳钢制规格：亮色，未经硬化处理（不可硬化）。提示：滚子链条轮盘，符合 DIN ISO 606。链轮盘有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是所提供链轮盘的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22264 轮盘，单排 1" x 17.02 mm DIN ISO 606

288 kB

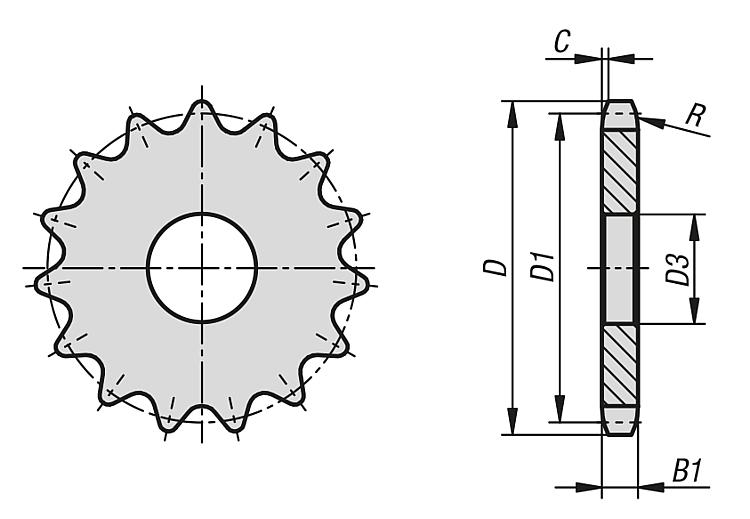

图纸

商品选择/筛选

订货号	ISO 编号	节距英寸	节距 mm	齿数	D	D1	D3 max.	B1	C	R	价格
22264-11001702008	16 B-1	1X17,02mm	25,4 x 17,02	8	77,9	66,37	16	16,2	2,5	26	根据要求
22264-11001702009	16 B-1	1X17,02mm	25,4 x 17,02	9	85,8	74,27	16	16,2	2,5	26	根据要求
22264-11001702010	16 B-1	1X17,02mm	25,4 x 17,02	10	93,8	82,19	16	16,2	2,5	26	根据要求
22264-11001702011	16 B-1	1X17,02mm	25,4 x 17,02	11	101,7	90,14	16	16,2	2,5	26	根据要求
22264-11001702012	16 B-1	1X17,02mm	25,4 x 17,02	12	109,7	98,14	16	16,2	2,5	26	根据要求
22264-11001702013	16 B-1	1X17,02mm	25,4 x 17,02	13	117,7	106,12	16	16,2	2,5	26	根据要求
22264-11001702014	16 B-1	1X17,02mm	25,4 x 17,02	14	125,7	114,15	16	16,2	2,5	26	根据要求
22264-11001702015	16 B-1	1X17,02mm	25,4 x 17,02	15	133,7	122,17	16	16,2	2,5	26	根据要求
22264-11001702016	16 B-1	1X17,02mm	25,4 x 17,02	16	141,8	130,2	20	16,2	2,5	26	根据要求
22264-11001702017	16 B-1	1X17,02mm	25,4 x 17,02	17	149,8	138,22	20	16,2	2,5	26	根据要求
22264-11001702018	16 B-1	1X17,02mm	25,4 x 17,02	18	157,8	146,28	20	16,2	2,5	26	根据要求
22264-11001702019	16 B-1	1X17,02mm	25,4 x 17,02	19	165,9	154,33	20	16,2	2,5	26	根据要求
22264-11001702020	16 B-1	1X17,02mm	25,4 x 17,02	20	173,9	162,38	20	16,2	2,5	26	根据要求
22264-11001702021	16 B-1	1X17,02mm	25,4 x 17,02	21	182	170,43	20	16,2	2,5	26	根据要求
22264-11001702022	16 B-1	1X17,02mm	25,4 x 17,02	22	190,1	178,48	20	16,2	2,5	26	根据要求
22264-11001702023	16 B-1	1X17,02mm	25,4 x 17,02	23	198,1	186,53	20	16,2	2,5	26	根据要求
22264-11001702024	16 B-1	1X17,02mm	25,4 x 17,02	24	206,2	194,59	20	16,2	2,5	26	根据要求
22264-11001702025	16 B-1	1X17,02mm	25,4 x 17,02	25	214,2	202,66	20	16,2	2,5	26	根据要求
22264-11001702026	16 B-1	1X17,02mm	25,4 x 17,02	26	222,3	210,72	20	16,2	2,5	26	根据要求
22264-11001702027	16 B-1	1X17,02mm	25,4 x 17,02	27	230,4	218,79	20	16,2	2,5	26	根据要求
22264-11001702028	16 B-1	1X17,02mm	25,4 x 17,02	28	238,4	226,85	20	16,2	2,5	26	根据要求
22264-11001702029	16 B-1	1X17,02mm	25,4 x 17,02	29	246,5	234,92	20	16,2	2,5	26	根据要求
22264-11001702030	16 B-1	1X17,02mm	25,4 x 17,02	30	254,6	243	20	16,2	2,5	26	根据要求
22264-11001702031	16 B-1	1X17,02mm	25,4 x 17,02	31	262,6	251,08	25	16,2	2,5	26	根据要求
22264-11001702032	16 B-1	1X17,02mm	25,4 x 17,02	32	270,7	259,13	25	16,2	2,5	26	根据要求
22264-11001702033	16 B-1	1X17,02mm	25,4 x 17,02	33	278,8	267,21	25	16,2	2,5	26	根据要求
22264-11001702034	16 B-1	1X17,02mm	25,4 x 17,02	34	286,9	275,28	25	16,2	2,5	26	根据要求
22264-11001702035	16 B-1	1X17,02mm	25,4 x 17,02	35	294,9	283,36	25	16,2	2,5	26	根据要求
22264-11001702036	16 B-1	1X17,02mm	25,4 x 17,02	36	303	291,44	25	16,2	2,5	26	根据要求
22264-11001702037	16 B-1	1X17,02mm	25,4 x 17,02	37	311,1	299,51	25	16,2	2,5	26	根据要求
22264-11001702038	16 B-1	1X17,02mm	25,4 x 17,02	38	319,2	307,59	25	16,2	2,5	26	根据要求
22264-11001702039	16 B-1	1X17,02mm	25,4 x 17,02	39	327,2	315,67	25	16,2	2,5	26	根据要求
22264-11001702040	16 B-1	1X17,02mm	25,4 x 17,02	40	335,3	323,73	25	16,2	2,5	26	根据要求
22264-11001702041	16 B-1	1X17,02mm	25,4 x 17,02	41	345,6	331,82	25	16,2	2,5	26	根据要求
22264-11001702042	16 B-1	1X17,02mm	25,4 x 17,02	42	353,7	339,9	25	16,2	2,5	26	根据要求
22264-11001702043	16 B-1	1X17,02mm	25,4 x 17,02	43	361,7	347,98	25	16,2	2,5	26	根据要求
22264-11001702044	16 B-1	1X17,02mm	25,4 x 17,02	44	369,8	356,06	25	16,2	2,5	26	根据要求
22264-11001702045	16 B-1	1X17,02mm	25,4 x 17,02	45	377,9	364,12	25	16,2	2,5	26	根据要求
22264-11001702046	16 B-1	1X17,02mm	25,4 x 17,02	46	386	372,21	25	16,2	2,5	26	根据要求
22264-11001702047	16 B-1	1X17,02mm	25,4 x 17,02	47	394,1	380,29	25	16,2	2,5	26	根据要求
22264-11001702048	16 B-1	1X17,02mm	25,4 x 17,02	48	402,1	388,36	25	16,2	2,5	26	根据要求
22264-11001702049	16 B-1	1X17,02mm	25,4 x 17,02	49	410,2	396,44	25	16,2	2,5	26	根据要求
22264-11001702050	16 B-1	1X17,02mm	25,4 x 17,02	50	418,3	404,52	25	16,2	2,5	26	根据要求
22264-11001702051	16 B-1	1X17,02mm	25,4 x 17,02	51	426,4	412,6	30	16,2	2,5	26	根据要求
22264-11001702052	16 B-1	1X17,02mm	25,4 x 17,02	52	434,5	420,67	30	16,2	2,5	26	根据要求
22264-11001702053	16 B-1	1X17,02mm	25,4 x 17,02	53	442,5	428,75	30	16,2	2,5	26	根据要求
22264-11001702054	16 B-1	1X17,02mm	25,4 x 17,02	54	450,6	436,85	30	16,2	2,5	26	根据要求
22264-11001702055	16 B-1	1X17,02mm	25,4 x 17,02	55	458,7	444,93	30	16,2	2,5	26	根据要求
22264-11001702056	16 B-1	1X17,02mm	25,4 x 17,02	56	466,8	453,01	30	16,2	2,5	26	根据要求
22264-11001702057	16 B-1	1X17,02mm	25,4 x 17,02	57	474,9	461,07	30	16,2	2,5	26	根据要求
22264-11001702058	16 B-1	1X17,02mm	25,4 x 17,02	58	482,9	469,16	30	16,2	2,5	26	根据要求
22264-11001702060	16 B-1	1X17,02mm	25,4 x 17,02	60	499,1	485,32	30	16,2	2,5	26	根据要求
22264-11001702062	16 B-1	1X17,02mm	25,4 x 17,02	62	515,3	501,5	30	16,2	2,5	26	根据要求
22264-11001702064	16 B-1	1X17,02mm	25,4 x 17,02	64	531,4	517,65	30	16,2	2,5	26	根据要求
22264-11001702065	16 B-1	1X17,02mm	25,4 x 17,02	65	539,5	525,73	30	16,2	2,5	26	根据要求
22264-11001702068	16 B-1	1X17,02mm	25,4 x 17,02	68	563,8	549,98	30	16,2	2,5	26	根据要求
22264-11001702070	16 B-1	1X17,02mm	25,4 x 17,02	70	579,9	566,14	30	16,2	2,5	26	根据要求
22264-11001702072	16 B-1	1X17,02mm	25,4 x 17,02	72	596,1	582,32	30	16,2	2,5	26	根据要求
22264-11001702075	16 B-1	1X17,02mm	25,4 x 17,02	75	620,3	606,55	30	16,2	2,5	26	根据要求
22264-11001702076	16 B-1	1X17,02mm	25,4 x 17,02	76	628,4	614,65	30	16,2	2,5	26	根据要求
22264-11001702078	16 B-1	1X17,02mm	25,4 x 17,02	78	644,6	630,8	30	16,2	2,5	26	根据要求
22264-11001702080	16 B-1	1X17,02mm	25,4 x 17,02	80	660,7	646,96	30	16,2	2,5	26	根据要求
22264-11001702085	16 B-1	1X17,02mm	25,4 x 17,02	85	701,2	687,4	30	16,2	2,5	26	根据要求
22264-11001702090	16 B-1	1X17,02mm	25,4 x 17,02	90	741,63	727,81	30	16,2	2,5	26	根据要求
22264-11001702095	16 B-1	1X17,02mm	25,4 x 17,02	95	782	768,22	30	16,2	2,5	26	根据要求
22264-11001702100	16 B-1	1X17,02mm	25,4 x 17,02	100	822,4	808,63	30	16,2	2,5	26	根据要求
22264-11001702110	16 B-1	1X17,02mm	25,4 x 17,02	110	903,3	889,48	30	16,2	2,5	26	根据要求
22264-11001702114	16 B-1	1X17,02mm	25,4 x 17,02	114	935,6	921,82	30	16,2	2,5	26	根据要求
22264-11001702120	16 B-1	1X17,02mm	25,4 x 17,02	120	984,1	970,33	30	16,2	2,5	26	根据要求
22264-11001702125	16 B-1	1X17,02mm	25,4 x 17,02	125	1024,5	1010,73	30	16,2	2,5	26	根据要求
