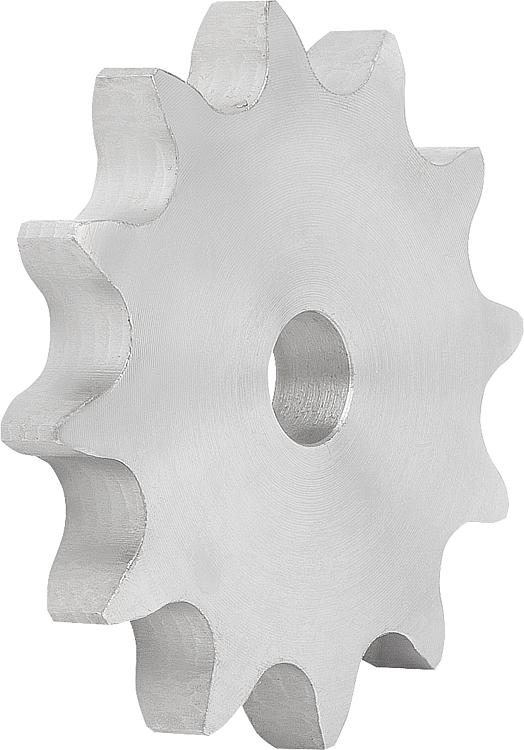

22264轮盘，单排 3/4" x 7/16" DIN ISO 606 |
返回 |
|
|

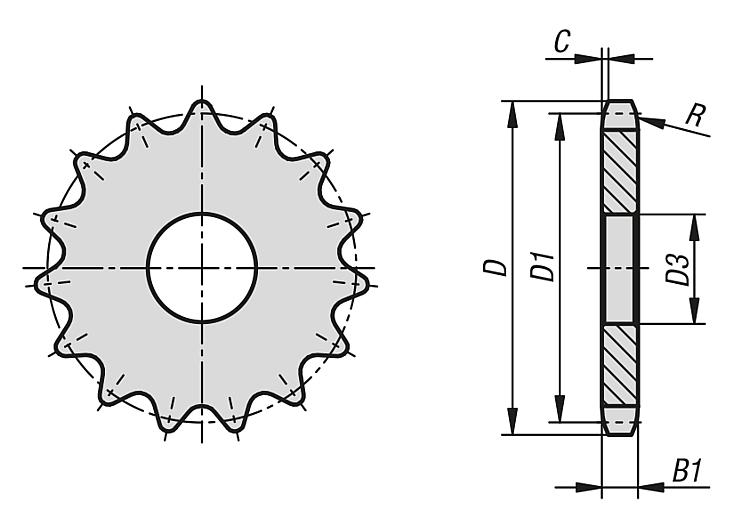

产品说明材料：低碳钢制规格：亮色，未经硬化处理（不可硬化）。提示：滚子链条轮盘， 符合 DIN ISO 606。链轮盘有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是所提供链轮盘的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D3
max. | B1 | C | R | CAD | 配件 | 价格 | 订购 |
|---|
| 22264-10340716008 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 8 | 58 | 49,78 | 10 | 11,1 | 2 | 19 |  | | 根据要求 | | | 22264-10340716009 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 9 | 63,9 | 55,7 | 10 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716010 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 10 | 69,8 | 61,64 | 10 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716011 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 11 | 75,8 | 67,61 | 12 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716012 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 12 | 81,8 | 73,6 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716013 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 13 | 87,8 | 79,59 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716014 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 14 | 93,8 | 85,61 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716015 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 15 | 99,8 | 91,63 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716016 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 16 | 105,8 | 97,65 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716017 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 17 | 111,9 | 103,67 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716018 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 18 | 117,9 | 109,71 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716019 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 19 | 123,9 | 115,75 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716020 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 20 | 130 | 121,78 | 14 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716021 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 21 | 136 | 127,82 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716022 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 22 | 142 | 133,86 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716023 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 23 | 148,1 | 139,9 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716024 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 24 | 154,1 | 145,94 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716025 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 25 | 160,2 | 152 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716026 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 26 | 166,2 | 158,04 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716027 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 27 | 172,3 | 164,09 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716028 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 28 | 178,3 | 170,13 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716029 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 29 | 184,4 | 176,19 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716030 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 30 | 190,4 | 182,25 | 16 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716031 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 31 | 196,5 | 188,31 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716032 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 32 | 202,5 | 194,35 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716033 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 33 | 208,6 | 200,4 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716034 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 34 | 214,6 | 206,46 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716035 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 35 | 220,7 | 212,52 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716036 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 36 | 226,8 | 218,58 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716037 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 37 | 232,8 | 224,64 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716038 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 38 | 238,9 | 230,69 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716039 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 39 | 244,9 | 236,75 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716040 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 40 | 251 | 242,81 | 20 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716041 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 41 | 258,9 | 248,87 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716042 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 42 | 265 | 254,93 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716043 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 43 | 271,1 | 260,98 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716044 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 44 | 277,1 | 267,03 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716045 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 45 | 283,2 | 273,1 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716046 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 46 | 289,2 | 279,16 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716047 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 47 | 295,3 | 285,21 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716048 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 48 | 301,4 | 291,27 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716049 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 49 | 307,4 | 297,33 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716050 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 50 | 313,5 | 303,39 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716051 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 51 | 319,5 | 309,45 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716052 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 52 | 325,6 | 315,5 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716053 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 53 | 331,6 | 321,56 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716054 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 54 | 337,7 | 327,64 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716055 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 55 | 343,8 | 333,7 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716056 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 56 | 349,8 | 339,75 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716057 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 57 | 355,9 | 345,81 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716058 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 58 | 362 | 351,87 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716060 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 60 | 374,1 | 363,99 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716062 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 62 | 386,2 | 376,12 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716064 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 64 | 398,3 | 388,24 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716065 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 65 | 404,4 | 394,29 | 25 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716068 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 68 | 422,6 | 412,49 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716070 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 70 | 434,7 | 424,61 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716072 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 72 | 446,8 | 436,74 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716075 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 75 | 465 | 454,91 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716076 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 76 | 471,1 | 460,99 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716078 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 78 | 483,2 | 473,1 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716080 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 80 | 495,3 | 485,22 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716085 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 85 | 525,6 | 515,55 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716090 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 90 | 555,9 | 545,86 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716095 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 95 | 586,2 | 576,17 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716100 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 100 | 616,6 | 606,47 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716110 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 110 | 677,2 | 667,11 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716114 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 114 | 701,4 | 691,36 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716120 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 120 | 737,8 | 727,74 | 30 | 11,1 | 2 | 19 | | | 根据要求 | | | 22264-10340716125 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 125 | 768,1 | 758,05 | 30 | 11,1 | 2 | 19 | | | 根据要求 | |
|
|
