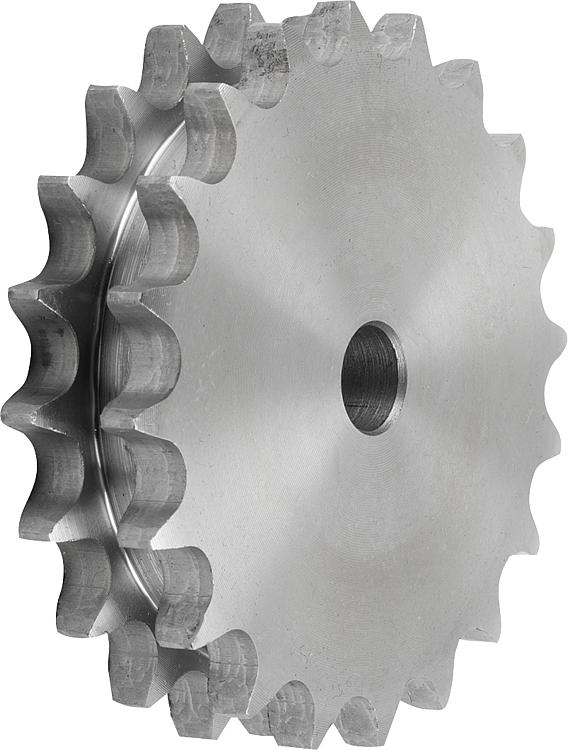

22265双排轮盘 1" x 17.02 mm DIN ISO 606 |
返回 |
|
|
产品说明材料：低碳钢制规格：亮色，未经硬化处理（不可硬化）。提示：滚子链条轮盘， 符合 DIN ISO 606。链轮盘有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是所提供链轮盘的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | -
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 42
- 44
- 45
- 46
- 48
- 50
- 52
- 55
- 56
- 57
- 60
- 62
- 65
- 68
- 70
- 72
- 75
- 76
- 80
- 85
- 90
- 95
- 100
- 114
- 125
| -
- 77,9
- 85,8
- 93,8
- 101,7
- 109,7
- 117,7
- 125,7
- 133,7
- 141,8
- 149,8
- 157,8
- 165,9
- 173,9
- 182
- 190,1
- 198,1
- 206,2
- 214,2
- 222,3
- 230,4
- 238,4
- 246,5
- 254,6
- 262,6
- 270,7
- 278,8
- 286,9
- 294,9
- 303
- 311,1
- 319,2
- 327,2
- 335,3
- 353,7
- 369,8
- 377,9
- 386
- 402,1
- 418,3
- 434,5
- 458,7
- 466,8
- 474,9
- 499,1
- 515,3
- 539,5
- 563,8
- 579,9
- 596,1
- 620,3
- 628,4
- 660,7
- 701,2
- 741,6
- 782
- 822,4
- 935,6
- 1024,5
| -
- 66,37
- 74,27
- 82,19
- 90,14
- 98,14
- 106,12
- 114,15
- 122,17
- 130,2
- 138,22
- 146,28
- 154,33
- 162,38
- 170,43
- 178,48
- 186,53
- 194,59
- 202,66
- 210,72
- 218,79
- 226,85
- 234,92
- 243
- 251,08
- 259,13
- 267,21
- 275,28
- 283,36
- 291,44
- 299,51
- 307,59
- 315,67
- 323,73
- 339,9
- 356,06
- 364,12
- 372,21
- 388,36
- 404,52
- 420,67
- 444,93
- 453,01
- 461,07
- 485,32
- 501,5
- 525,73
- 549,98
- 566,14
- 582,32
- 606,55
- 614,65
- 646,96
- 687,4
- 727,81
- 768,22
- 808,63
- 921,82
- 1010,73
| | | | | | | | | Reset |
|---|

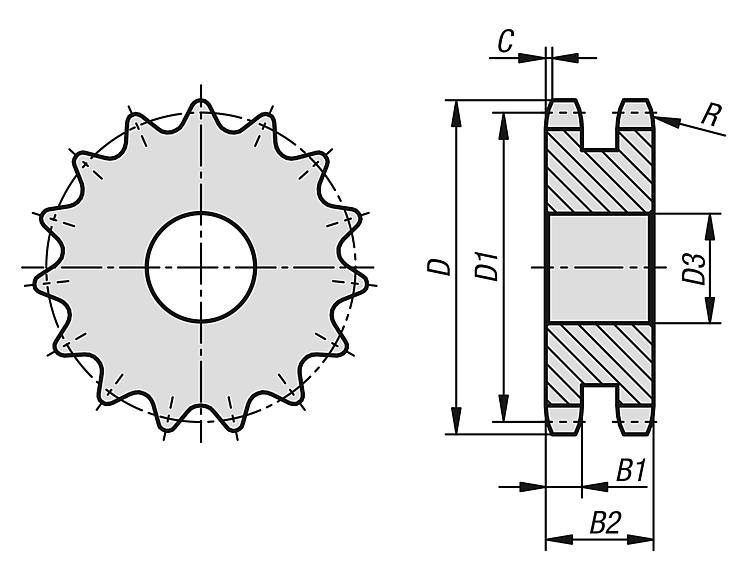

订货号
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D3
max. | B1 | B2 | C | R | CAD | 配件 | 价格 | 订购 |
|---|
| 22265-31001702008 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 8 | 77,9 | 66,37 | 16 | 15,8 | 47,7 | 2,5 | 26 |  | | 根据要求 | | | 22265-31001702009 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 9 | 85,8 | 74,27 | 16 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702010 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 10 | 93,8 | 82,19 | 16 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702011 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 11 | 101,7 | 90,14 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702012 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 12 | 109,7 | 98,14 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702013 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 13 | 117,7 | 106,12 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702014 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 14 | 125,7 | 114,15 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702015 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 15 | 133,7 | 122,17 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702016 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 16 | 141,8 | 130,2 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702017 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 17 | 149,8 | 138,22 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702018 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 18 | 157,8 | 146,28 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702019 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 19 | 165,9 | 154,33 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702020 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 20 | 173,9 | 162,38 | 20 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702021 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 21 | 182 | 170,43 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702022 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 22 | 190,1 | 178,48 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702023 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 23 | 198,1 | 186,53 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702024 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 24 | 206,2 | 194,59 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702025 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 25 | 214,2 | 202,66 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702026 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 26 | 222,3 | 210,72 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702027 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 27 | 230,4 | 218,79 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702028 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 28 | 238,4 | 226,85 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702029 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 29 | 246,5 | 234,92 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702030 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 30 | 254,6 | 243 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702031 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 31 | 262,6 | 251,08 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702032 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 32 | 270,7 | 259,13 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702033 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 33 | 278,8 | 267,21 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702034 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 34 | 286,9 | 275,28 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702035 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 35 | 294,9 | 283,36 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702036 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 36 | 303 | 291,44 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702037 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 37 | 311,1 | 299,51 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702038 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 38 | 319,2 | 307,59 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702039 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 39 | 327,2 | 315,67 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702040 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 40 | 335,3 | 323,73 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702042 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 42 | 353,7 | 339,9 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702044 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 44 | 369,8 | 356,06 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702045 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 45 | 377,9 | 364,12 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702046 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 46 | 386 | 372,21 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702048 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 48 | 402,1 | 388,36 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702050 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 50 | 418,3 | 404,52 | 25 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702052 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 52 | 434,5 | 420,67 | 30 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702055 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 55 | 458,7 | 444,93 | 30 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702056 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 56 | 466,8 | 453,01 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702057 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 57 | 474,9 | 461,07 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702060 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 60 | 499,1 | 485,32 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702062 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 62 | 515,3 | 501,5 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702065 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 65 | 539,5 | 525,73 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702068 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 68 | 563,8 | 549,98 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702070 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 70 | 579,9 | 566,14 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702072 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 72 | 596,1 | 582,32 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702075 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 75 | 620,3 | 606,55 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702076 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 76 | 628,4 | 614,65 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702080 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 80 | 660,7 | 646,96 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702085 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 85 | 701,2 | 687,4 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702090 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 90 | 741,6 | 727,81 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702095 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 95 | 782 | 768,22 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702100 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 100 | 822,4 | 808,63 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702114 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 114 | 935,6 | 921,82 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | | | 22265-31001702125 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 125 | 1024,5 | 1010,73 | 40 | 15,8 | 47,7 | 2,5 | 26 | | | 根据要求 | |
|
|
