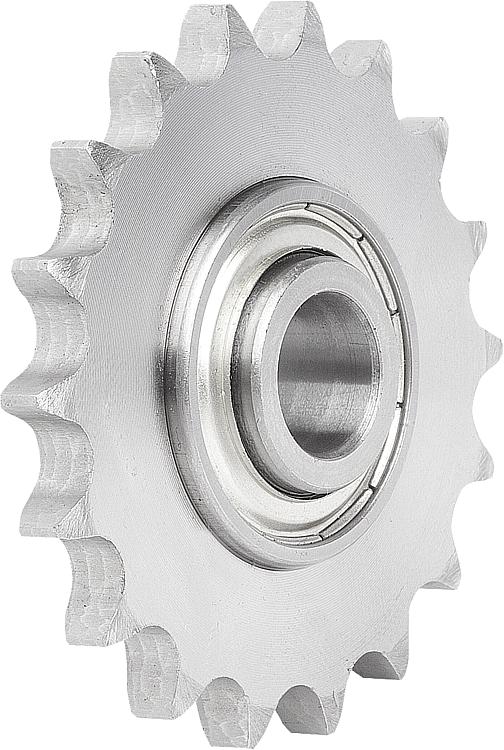

带滚珠轴承的链条张紧轮

商品描述/产品说明

产品说明材料：链轮，钢制 C45。
滚珠轴承钢制滚珠轴承。提示：可直接安装的链条张紧轮，整体配备滚珠轴承。用于滚子链条，符合 DIN ISO 606。滚珠轴承两侧密封，终身润滑，免维护。温度范围：-20 °C 至 +120 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	06 B-1 08 B-1 10 B-1 12 B-1 16 B-1	3/8X7/32 1/2X5/16 5/8X3/8 3/4X7/16 1X17,02mm	9,525 x 5,72 12,7 x 7,75 15,875 x 9,65 19,05 x 11,68 25,4 x 17,02	21 22 14 16 18 15 17 13 12	67,6 70,6 61,9 69,9 78 78,2 83,2 93,3 87,8 99,8 109,7	63,91 66,93 57,07 65,1 73,14 71,34 76,36 86,39 79,59 91,63 98,14	40 47	16 +0,26 +0,13 20 +0,1	5,3 7,2 9,1 11,1 16,2	12 14	18,3 17,7	1 1,3 1,6 2 2,5				Reset

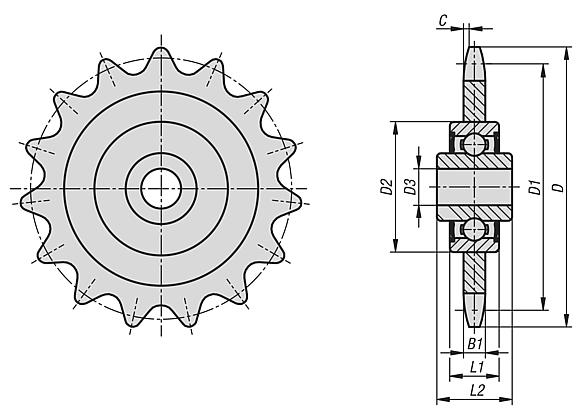

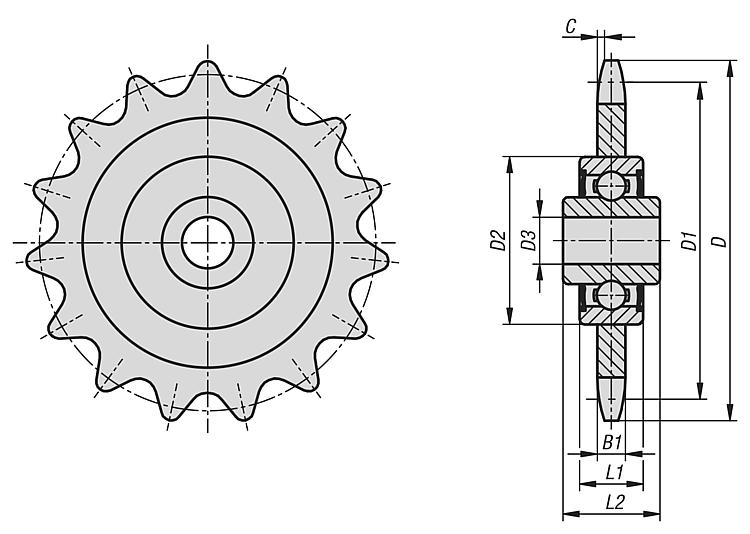

订货号	ISO 编号	节距英寸	节距 mm	齿数	D	D1	D2	D3	B1	L1	L2	C	CAD	配件	价格	订购
22280-038073221	06 B-1	3/8X7/32	9,525 x 5,72	21	67,6	63,91	40	16 +0,26 +0,13	5,3	12	18,3	1			根据要求
22280-038073222	06 B-1	3/8X7/32	9,525 x 5,72	22	70,6	66,93	40	16 +0,26 +0,13	5,3	12	18,3	1			根据要求
22280-012051614	08 B-1	1/2X5/16	12,7 x 7,75	14	61,9	57,07	40	16 +0,26 +0,13	7,2	12	18,3	1,3			根据要求
22280-012051616	08 B-1	1/2X5/16	12,7 x 7,75	16	69,9	65,1	40	16 +0,26 +0,13	7,2	12	18,3	1,3			根据要求
22280-012051618	08 B-1	1/2X5/16	12,7 x 7,75	18	78	73,14	40	16 +0,26 +0,13	7,2	12	18,3	1,3			根据要求
22280-058030814	10 B-1	5/8X3/8	15,875 x 9,65	14	78,2	71,34	40	16 +0,26 +0,13	9,1	12	18,3	1,6			根据要求
22280-058030815	10 B-1	5/8X3/8	15,875 x 9,65	15	83,2	76,36	40	16 +0,26 +0,13	9,1	12	18,3	1,6			根据要求
22280-058030817	10 B-1	5/8X3/8	15,875 x 9,65	17	93,3	86,39	40	16 +0,26 +0,13	9,1	12	18,3	1,6			根据要求
22280-034071613	12 B-1	3/4X7/16	19,05 x 11,68	13	87,8	79,59	40	16 +0,26 +0,13	11,1	12	18,3	2			根据要求
22280-034071615	12 B-1	3/4X7/16	19,05 x 11,68	15	99,8	91,63	40	16 +0,26 +0,13	11,1	12	18,3	2			根据要求
22280-100170212	16 B-1	1X17,02mm	25,4 x 17,02	12	109,7	98,14	47	20 +0,1	16,2	14	17,7	2,5			根据要求
