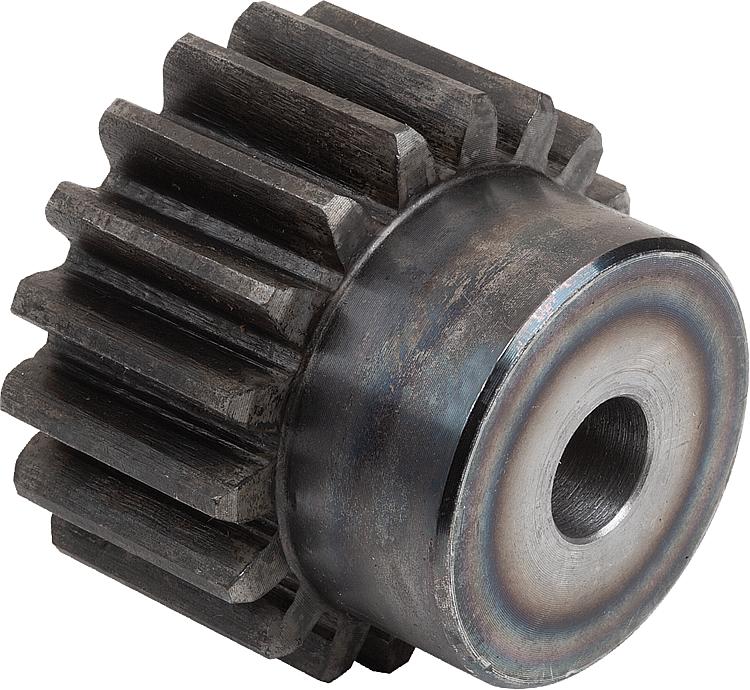

钢制正齿轮，模数 3 齿部淬火，直齿，啮合角 20°
 22401

钢制正齿轮，模数 3 齿部淬火，直齿，啮合角 20°

 返回

商品描述/产品说明
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，直齿啮合。
齿部感应淬火至 50 +4 HRC。
啮合角 20°，亮色。提示：淬火将制齿精度变为约 10-11。
正齿轮有一个中心孔或导向孔。特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 22401 钢制正齿轮，模数 3 齿部淬火，直齿，啮合角 20° 320 kB

图纸

钢制正齿轮，模数 3 齿部淬火，直齿，啮合角 20°

商品选择/筛选


  •
  • A

  •
  • 带键槽孔

  •
  • 3

  •
  • 12
  • 15
  • 18
  • 20
  • 24
  • 25
  • 30
  • 36
  • 40

  •
  • 30

  •
  • 42
  • 51
  • 60
  • 66
  • 78
  • 81
  • 96
  • 114
  • 126

  •
  • 36
  • 45
  • 54
  • 60
  • 72
  • 75
  • 90
  • 108
  • 120

  •
  • 12
  • 14
  • 16
  • 20

  •
  • 27
  • 35
  • 45
  • 50
  • 60
  • 70
  • 80

  •
  • 50

Reset
订货号类型形状类型模组齿数

B

D

D1D2
max.		D3LCAD配件价格订购
22401-0130300012A带键槽孔312304236122750  根据要求
22401-0130300015A带键槽孔315305145123550  根据要求
22401-0130300018A带键槽孔318306054144550  根据要求
22401-0130300020A带键槽孔320306660144550  根据要求
22401-0130300024A带键槽孔324307872165050  根据要求
22401-0130300025A带键槽孔325308175166050  根据要求
22401-0130300030A带键槽孔330309690166050  根据要求
22401-0130300036A带键槽孔33630114108207050  根据要求
22401-0130300040A带键槽孔34030126120208050  根据要求
