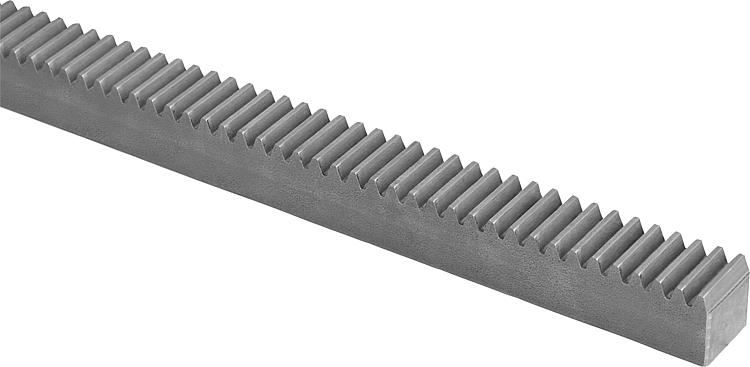

        齿部铣削钢制齿条，竖直啮合，啮合角 20°

商品描述/产品说明

产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
压力角 20°，亮色。提示：齿条适合连续安装。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22420 齿部铣削钢制齿条，竖直啮合，啮合角 20°

139 kB

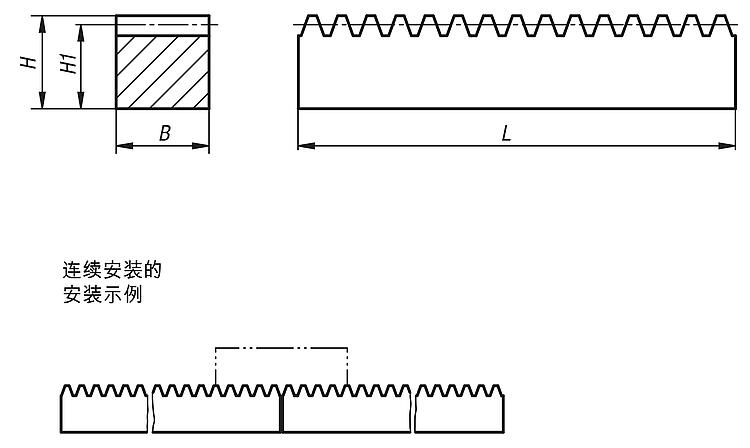

图纸

商品选择/筛选

	1 1,5 2 2,5 3 4 5 6 8	15 17 20 25 30 40 50 60 80	15 17 20 25 30 40 50 60 80	14 15,5 18 22,5 27 26 36 45 54 72	1000 2000 500 3000	1002,17 2001,19 499,51 1003,74 2002,77 1005,31 2004,34 502,65 1008,45 2007,48 2010,62 3003,36 3000,22 1017,88 2016,9				Reset
订货号	模数	B	H	H1	L 额定长度	L 实际长度	CAD	配件	价格	订购
22420-010150X1000	1	15	15	14	1000	1002,17			根据要求
22420-010150X2000	1	15	15	14	2000	2001,19			根据要求
22420-010150X500	1	15	15	14	500	499,51			根据要求
22420-015170X1000	1,5	17	17	15,5	1000	1003,74			根据要求
22420-015170X2000	1,5	17	17	15,5	2000	2002,77			根据要求
22420-015170X500	1,5	17	17	15,5	500	499,51			根据要求
22420-020200X1000	2	20	20	18	1000	1005,31			根据要求
22420-020200X2000	2	20	20	18	2000	2004,34			根据要求
22420-020200X500	2	20	20	18	500	502,65			根据要求
22420-025250X1000	2,5	25	25	22,5	1000	1005,31			根据要求
22420-025250X2000	2,5	25	25	22,5	2000	2002,77			根据要求
22420-025250X500	2,5	25	25	22,5	500	502,65			根据要求
22420-030300X1000	3	30	30	27	1000	1008,45			根据要求
22420-030300X2000	3	30	30	27	2000	2007,48			根据要求
22420-030300X500	3	30	30	27	500	499,51			根据要求
22420-040300X1000	4	30	30	26	1000	1005,31			根据要求
22420-040300X2000	4	30	30	26	2000	2010,62			根据要求
22420-040400X500	4	40	40	36	500	502,65			根据要求
22420-040400X1000	4	40	40	36	1000	1005,31			根据要求
22420-040400X2000	4	40	40	36	2000	2010,62			根据要求
22420-040400X3000	4	40	40	36	3000	3003,36			根据要求
22420-050500X500	5	50	50	45	500	502,65			根据要求
22420-050500X1000	5	50	50	45	1000	1005,31			根据要求
22420-050500X2000	5	50	50	45	2000	2010,62			根据要求
22420-050500X3000	5	50	50	45	3000	3000,22			根据要求
22420-060600X1000	6	60	60	54	1000	1017,88			根据要求
22420-060600X2000	6	60	60	54	2000	2016,9			根据要求
22420-080800X1000	8	80	80	72	1000	1005,31			根据要求
22420-080800X2000	8	80	80	72	2000	2010,62			根据要求
