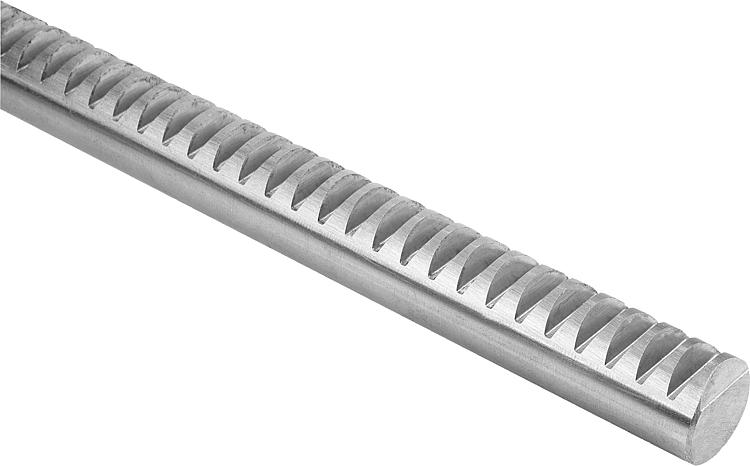

不锈钢圆形齿条 齿部铣削，竖直啮合，啮合角 20°
 22425-20

不锈钢圆形齿条 齿部铣削，竖直啮合，啮合角 20°

 返回

商品描述/产品说明
产品说明材料：不锈钢 1.4305。规格：齿部铣削，竖直啮合。
啮合角 20°，亮色。
外径拉制公差 h9。提示：齿条通过冒口铣刀铣齿而成。
由此形成针对尺寸 H 和 H1 的公差：
模数 2 之前：-0.2 mm。
模数 2.5 至 3：-0.3 mm。特点：
不锈钢RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 22425-20 不锈钢圆形齿条 齿部铣削，竖直啮合，啮合角 20° 159 kB

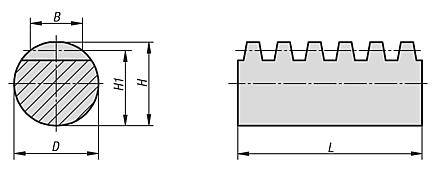

图纸

不锈钢圆形齿条 齿部铣削，竖直啮合，啮合角 20°

商品选择/筛选


  •
  • 1
  • 1,5
  • 2
  • 2,5
  • 3
  • 4

  •
  • 6
  • 9
  • 12
  • 15
  • 18
  • 24

  •
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40

  •
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40

  •
  • 9
  • 13,5
  • 18
  • 22,5
  • 27
  • 36

  •
  • 1000
  • 2000

Reset
订货号模组B

D

HH1LCAD配件价格订购
22425-20-110060X100016101091000  根据要求
22425-20-110060X200016101092000  根据要求
22425-20-115090X10001,59151513,51000  根据要求
22425-20-115090X20001,59151513,52000  根据要求
22425-20-120120X10002122020181000  根据要求
22425-20-120120X20002122020182000  根据要求
22425-20-125150X10002,515252522,51000  根据要求
22425-20-125150X20002,515252522,52000  根据要求
22425-20-130180X10003183030271000  根据要求
22425-20-130180X20003183030272000  根据要求
22425-20-140240X10004244040361000  根据要求
22425-20-140240X20004244040362000  根据要求
