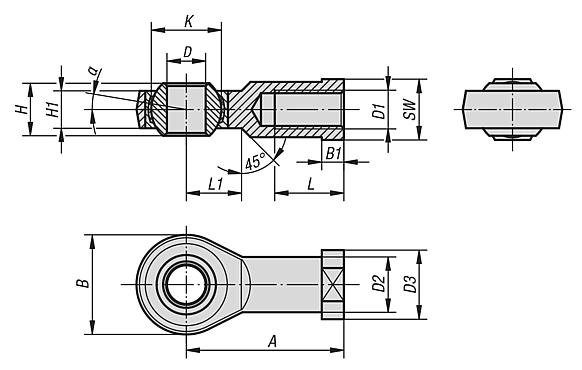

27632万向接头 带滑动轴承, 内螺纹，窄型规格 DIN ISO 12240-4 |
返回 |
|
|
产品说明材料：尺寸 (D) 6-10 易切削钢车削壳体，自尺寸 (D) 12 起的调质钢锻造壳体。经硬化、打磨、抛光和镀硬铬处理的滚动轴承钢制球形活节。已粘贴 PTFE 织物的滚动轴承钢制轴瓦。规格：镀锌。提示：万向接头滑动轴承免维护。
连接尺寸对应 DIN 648 形式系列 E。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
右旋螺纹 | 订货号
左旋螺纹 | D

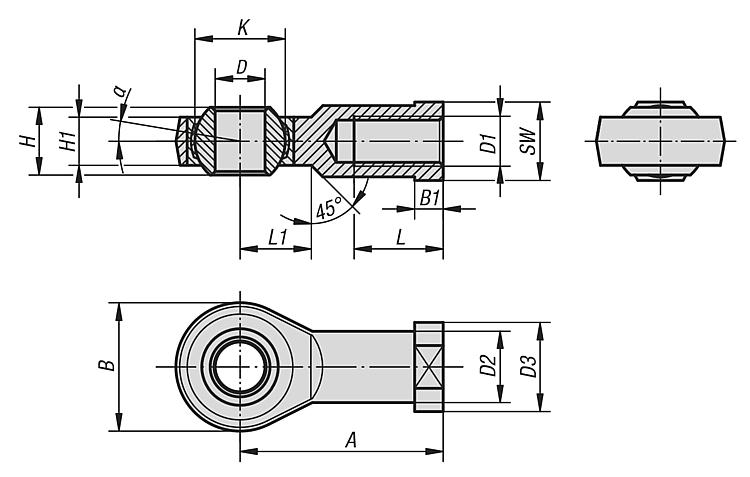

| D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | 额定负载
动态
kN | 额定负载
静态
kN | 筛选 |
|---|
| 27632-06 | 27632-061 | 6 -0,008 | M6 | 10 | 13 | 30 | 20 | 5 | 6 | 4,4 | 10 | 12 | 11 | 11 | 12° | 3,6 | 8,2 |  | | 27632-08 | 27632-081 | 8 -0,008 | M8 | 12,5 | 16 | 36 | 24 | 5 | 8 | 6 | 13 | 16 | 12 | 14 | 12° | 5,8 | 12,9 | | | 27632-10 | 27632-101 | 10 -0,008 | M10 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 27632-10125 | 27632-101251 | 10 -0,008 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 27632-12 | 27632-121 | 12 -0,008 | M12 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 27632-12125 | 27632-121251 | 12 -0,008 | M12x1,25 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 27632-16 | 27632-161 | 17 -0,008 | M16 | 24 | 30 | 67 | 46 | 10 | 14 | 11 | 25 | 33 | 20 | 27 | 8° | 22 | 45 | | | 27632-20 | 27632-201 | 20 -0,010 | M20x1,5 | 27,5 | 35 | 77 | 53 | 10 | 16 | 13 | 29 | 38 | 23 | 32 | 8° | 31,5 | 60 | |
|
|
