产品说明材料：钢制主体。
铝制快速夹紧支架。规格：主体经硬化处理和化学镀镍处理。

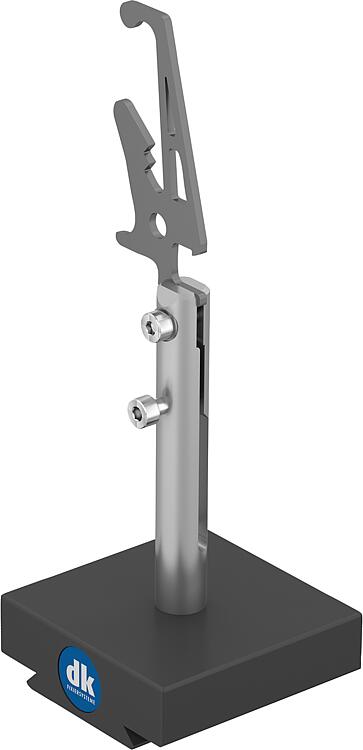

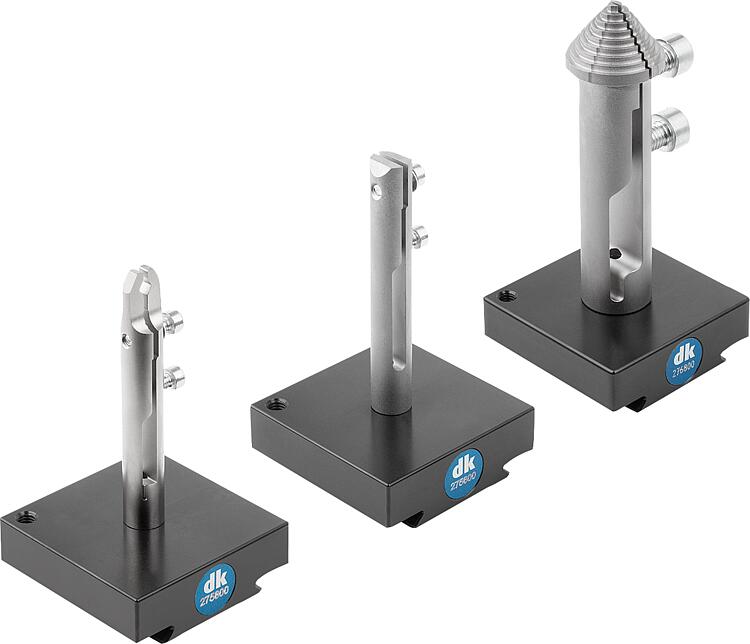

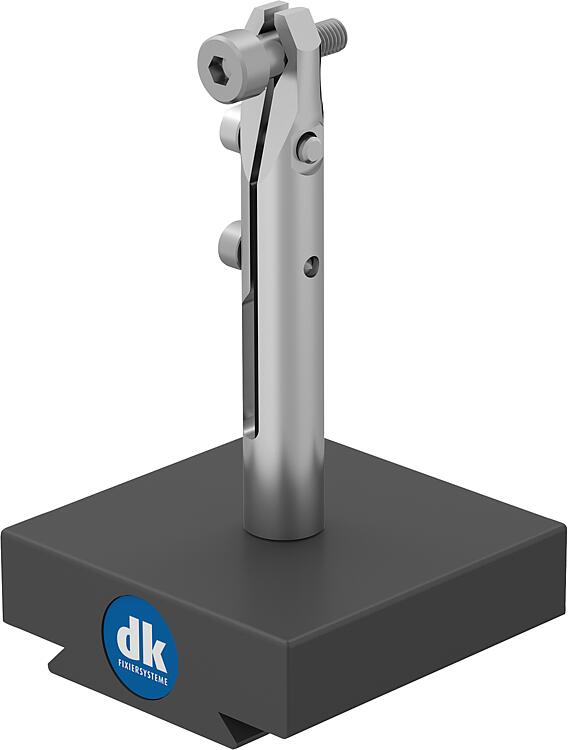

硬质涂层快速夹紧支架。提示：小型部件夹头具有不同的夹紧表面，用于夹紧小型部件。可夹紧平面、轴对称工件和带孔工件。测量技术的完美应用。

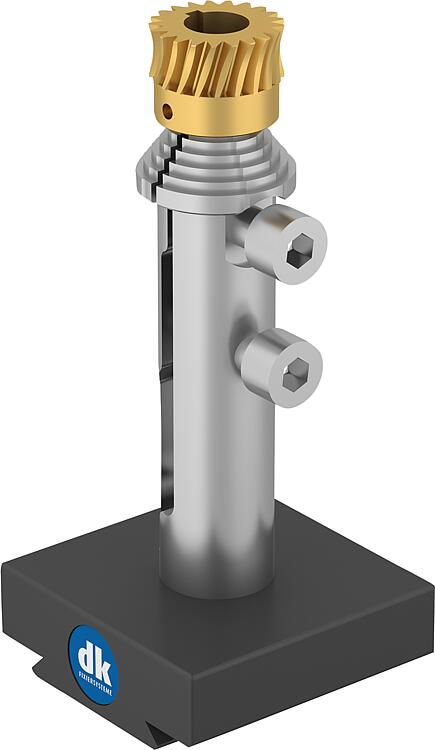

C 型的夹紧直径的刻度各为 3 mm（第一级为 4 mm）。
小型部件夹头可与所有（基本）快速释放支架连接，形成快速更换系统。这样，小型部件夹头就可以快速有效地安装在不同的快速释放支架上。附件：底板 34031。
定位台 34031-05。
基本快速释放支架 33227-05。
基本快速释放支架 34006。
基本快速释放支架 34021。
十字台 34031-10。
带斜角的快速释放支架 33227-10。
带可旋转斜角的快速释放支架 34007。
可旋转快速释放支架 34007-02。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

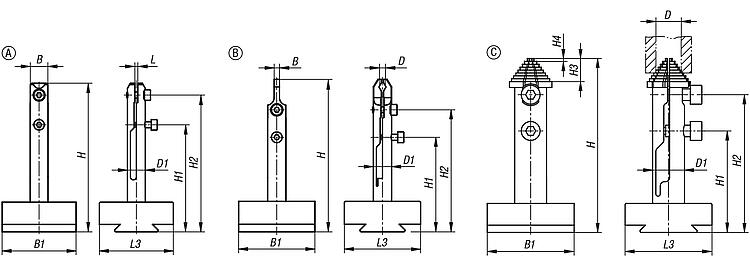

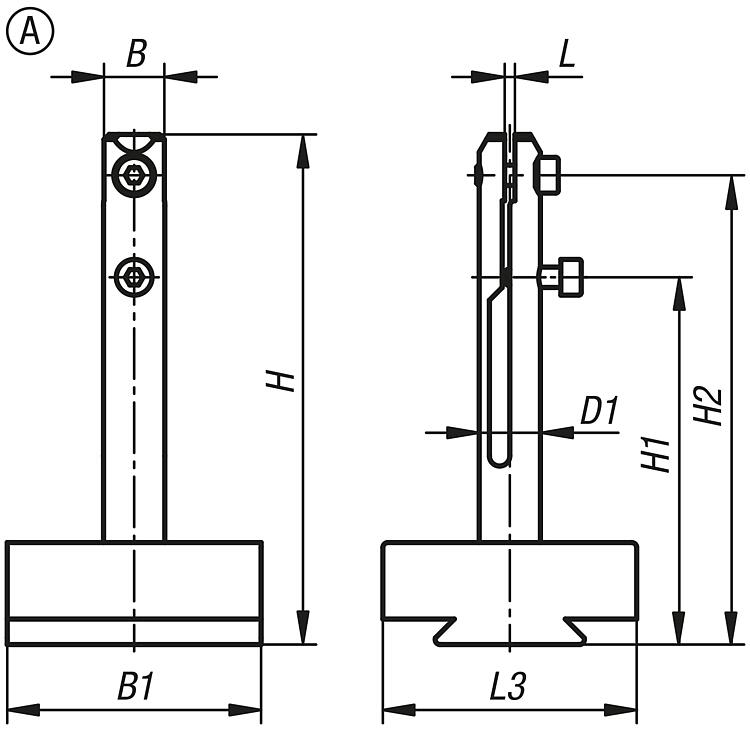

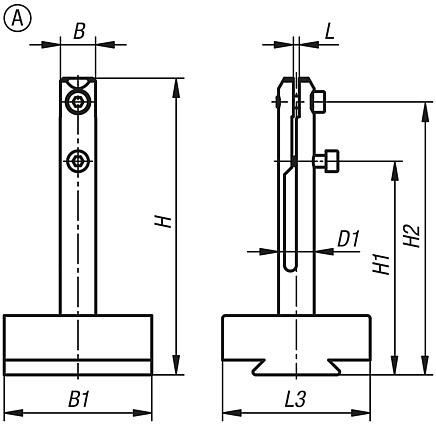

| 订货号 | 类型 | B | B1 | D1
| H | H1 | H2 | L
min. | L
max. | L3 | CAD | 配件 | 价格 | 订购 |
|---|
| 34012-110005 | A | 12 | 60 | 12 | 100 | 72 | 92 | 0,5 | 5 | 60 |  | | 根据要求 | |
|

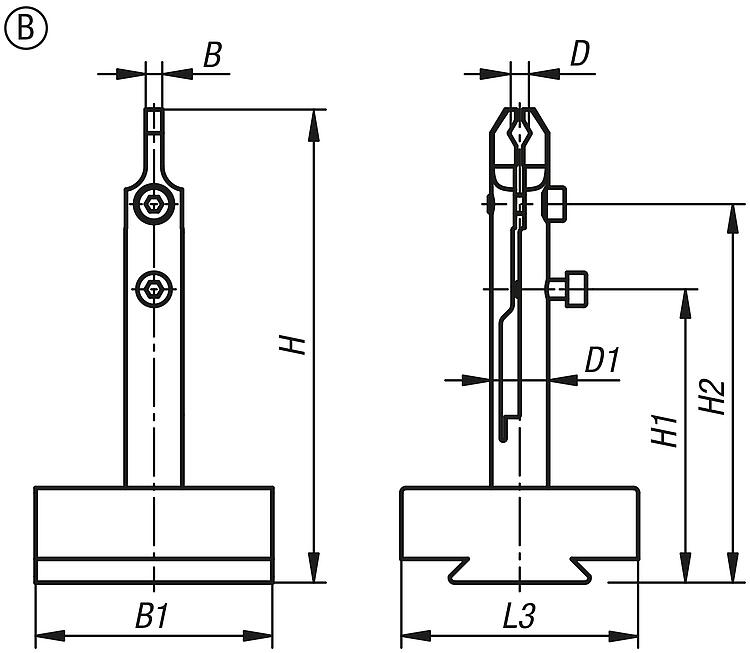

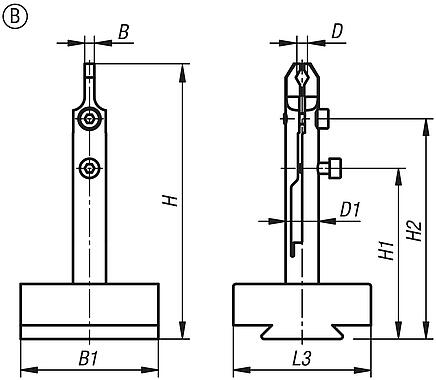

| 订货号 | 类型 | B | B1 | D
min. | D
max. | D1
| H | H1 | H2 | L3 | CAD | 配件 | 价格 | 订购 |
|---|
| 34012-210006 | B | 3,5 | 60 | 3,2 | 6 | 12 | 100 | 62 | 80 | 60 | | | 根据要求 | |
|

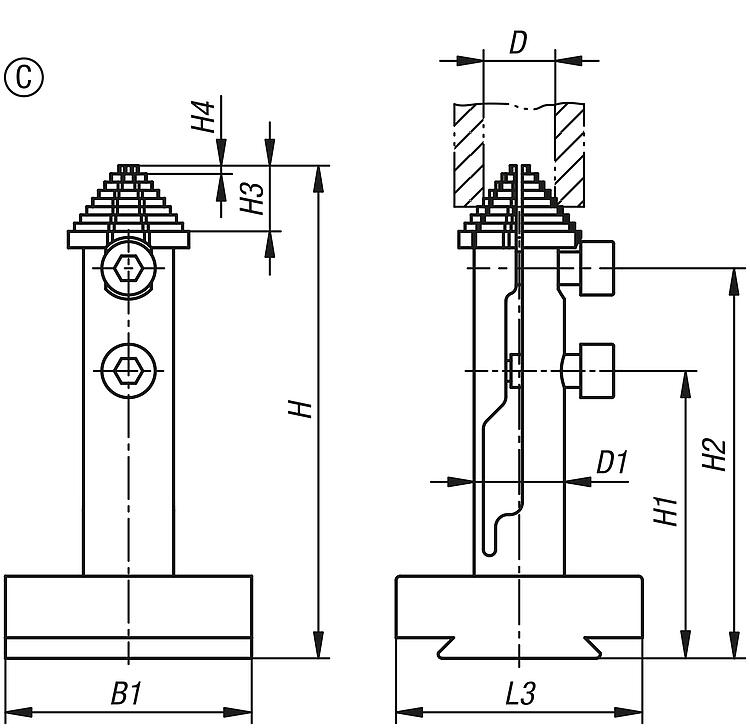

| 订货号 | 类型 | B1 | D
min. | D
max. | D1
| H | H1 | H2 | H3 | H4 | L3 | CAD | 配件 | 价格 | 订购 |
|---|
| 34012-312030 | C | 60 | 5 | 30 | 22 | 120 | 70 | 95 | 16 | 2 | 60 | | | 根据要求 | |
|
|
|
