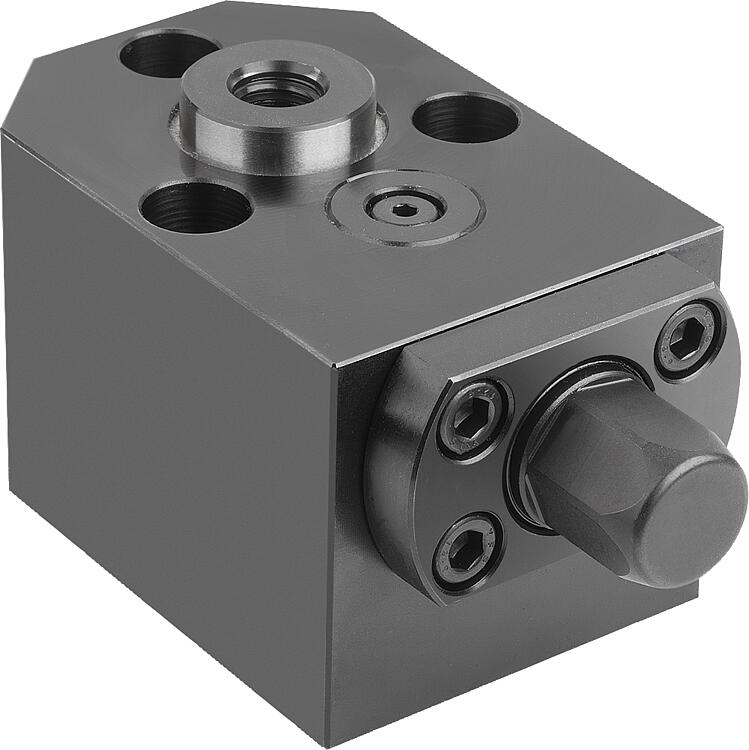

        支撑块可自动化操作

商品描述/产品说明

产品说明产品描述：支撑块可减少加工过程中的工件振动。
所有移动部件均为密封，防止冷却液、灰尘和碎屑进入。材料：调制钢。规格：主体经黑色氧化处理。顶销经调质和黑色氧化处理。提示：使用说明：用可调扭矩的冲击扳手操作，或用锁紧扳手手动操作。优点：可自动化操作
较高的夹持力
快速夹紧
附件：自适应球头端面 02000。
定位支脚 02040。
定位支脚 022041。
止动销 02153。供货范围02334-10-05012：2 个定位销 Ø 6 (h7) x 20，适用于螺纹孔的保护塞。

02334-10-10016：2 个定位销 Ø 8 (h7) x 25，适用于螺纹孔的保护塞。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02334-10 支撑块可自动化操作

239 kB

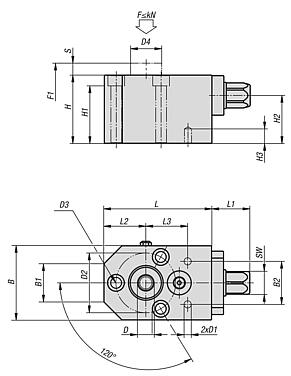

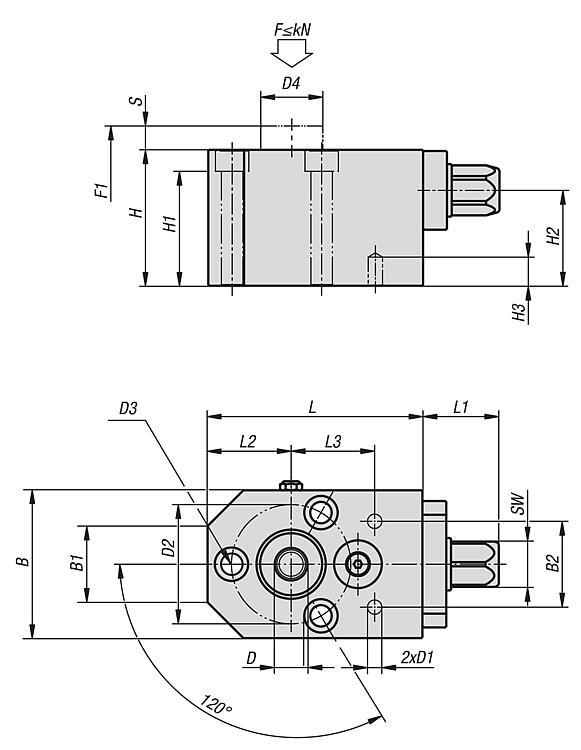

图纸

商品概述（精简）

商品选择/筛选

	62 75	32 35	36 48	M12x24 M16x32	6 8	50 60	M8 M10	26 33	57 72	48 61	40 50	12 16	90 115	32 42	35 42	35 45	15-30 15-35	5 10	40 80	10	19				Reset
订货号	B	B1	B2	D	D1	D2	D3 适用螺栓 DIN 912	D4	H	H1	H2	H3	L	L1	L2	L3	F=簧弹力 (N)	F max. kN	锁紧扭矩 max. Nm	行程 S	SW	CAD	配件	价格	订购
02334-10-05012	62	32	36	M12x24	6	50	M8	26	57	48	40	12	90	32	35	35	15-30	5	40	10	19			根据要求
02334-10-10016	75	35	48	M16x32	8	60	M10	33	72	61	50	16	115	42	42	45	15-35	10	80	10	19			根据要求
