产品说明材料：插销 不锈钢 1.4542。
端头及按钮 不锈钢 1.4305。
顶珠 不锈钢 1.4125。
弹簧 不锈钢。
拉环 不锈钢。 规格：插销经硬化处理，硬度min. 40 HRC，钝化处理。
端头及按钮 硬化处理
顶珠经硬化处理，硬度 58 +4 HRC ，钝化处理。
弹簧 钝化处理

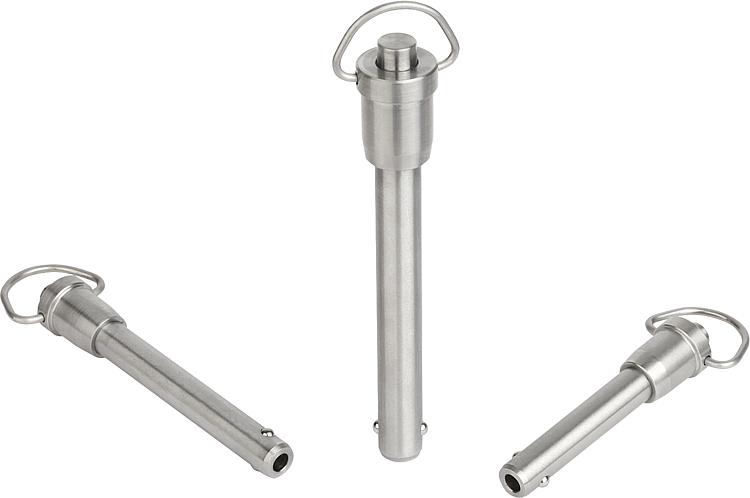

拉环 钝化处理提示：快锁插销用于快捷简便地固定和连接部件和工件。按下把手上的压紧旋钮可以解锁两个顶珠，并插入需要连接的工件。释放压紧旋钮，顶珠重新锁紧，形成可靠的连接。快锁插销可根据需要提供一条挂绳。
经硬化处理的高强度不锈钢插销为高负荷和耐磨损提供了保证。鉴于其极高的耐腐蚀和耐酸性能，本产品已在食品、化工、石油化工以及航空和航天配件制造等诸多领域内得到了广泛的应用。
两端剪切力 (F) = S · τ aB max.
剪切力的数据与理论断裂载荷相关。
这些是不具约束力的指导值，未考虑安全因素，且不承担任何责任。给出的数值仅供参考，并不对财产构成任何相关法律保证。
负载值根据 DIN 50141 计算得出。每位用户必须单独确定快锁插销是否适合各自的使用。
制作快锁插销材料的多样性、天气条件和磨损会影响确定的数值。附件：挂绳 螺旋式 03199-10200
挂绳 带圈式 03199-....
钥匙圈 03199-15/19/23
衬套 适用快锁插销 03197-...特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

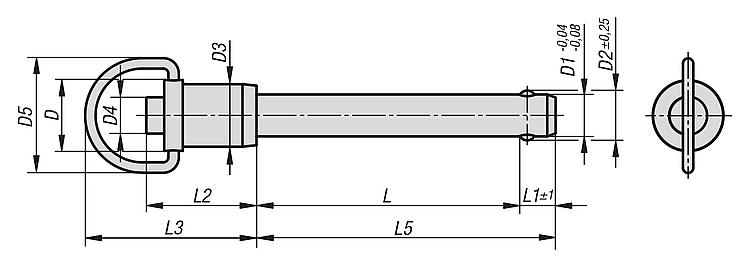

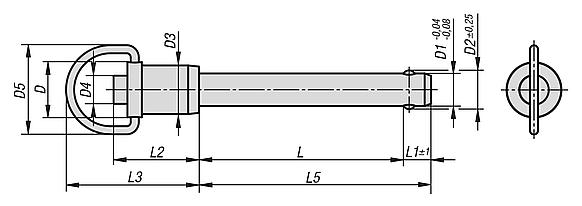

订货号
| D
| D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L5 | 安装
孔
H11 | 双边径向力
max.
kN | CAD | 配件 | 价格 | 订购 |
|---|
| 03194-01505010 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 10 | 6 | 23,4 | 36,8 | 16 | 5 | 24,4 |  |  | 根据要求 | | | 03194-01505015 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 15 | 6 | 23,4 | 36,8 | 21 | 5 | 24,4 | | | 根据要求 | | | 03194-01505020 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 20 | 6 | 23,4 | 36,8 | 26 | 5 | 24,4 | | | 根据要求 | | | 03194-01505025 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 25 | 6 | 23,4 | 36,8 | 31 | 5 | 24,4 | | | 根据要求 | | | 03194-01505030 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 30 | 6 | 23,4 | 36,8 | 36 | 5 | 24,4 | | | 根据要求 | | | 03194-01505035 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 35 | 6 | 23,4 | 36,8 | 41 | 5 | 24,4 | | | 根据要求 | | | 03194-01505040 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 40 | 6 | 23,4 | 36,8 | 46 | 5 | 24,4 | | | 根据要求 | | | 03194-01505045 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 45 | 6 | 23,4 | 36,8 | 51 | 5 | 24,4 | | | 根据要求 | | | 03194-01505050 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 50 | 6 | 23,4 | 36,8 | 56 | 5 | 24,4 | | | 根据要求 | | | 03194-01505060 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 60 | 6 | 23,4 | 36,8 | 66 | 5 | 24,4 | | | 根据要求 | | | 03194-01505070 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 70 | 6 | 23,4 | 36,8 | 76 | 5 | 24,4 | | | 根据要求 | | | 03194-01505080 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 80 | 6 | 23,4 | 36,8 | 86 | 5 | 24,4 | | | 根据要求 | | | 03194-01505090 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 90 | 6 | 23,4 | 36,8 | 96 | 5 | 24,4 | | | 根据要求 | | | 03194-01505100 | 15 | 5 | 5,54 | 11,9 | 5,8 | 29,5 | 100 | 6 | 23,4 | 36,8 | 106 | 5 | 24,4 | | | 根据要求 | | | 03194-01506010 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 10 | 7 | 23,4 | 36,8 | 17 | 6 | 35,64 | | | 根据要求 | | | 03194-01506015 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 15 | 7 | 23,4 | 36,8 | 22 | 6 | 35,64 | | | 根据要求 | | | 03194-01506020 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 20 | 7 | 23,4 | 36,8 | 27 | 6 | 35,64 | | | 根据要求 | | | 03194-01506025 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 25 | 7 | 23,4 | 36,8 | 32 | 6 | 35,64 | | | 根据要求 | | | 03194-01506030 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 30 | 7 | 23,4 | 36,8 | 37 | 6 | 35,64 | | | 根据要求 | | | 03194-01506035 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 35 | 7 | 23,4 | 36,8 | 42 | 6 | 35,64 | | | 根据要求 | | | 03194-01506040 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 40 | 7 | 23,4 | 36,8 | 47 | 6 | 35,64 | | | 根据要求 | | | 03194-01506045 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 45 | 7 | 23,4 | 36,8 | 52 | 6 | 35,64 | | | 根据要求 | | | 03194-01506050 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 50 | 7 | 23,4 | 36,8 | 57 | 6 | 35,64 | | | 根据要求 | | | 03194-01506060 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 60 | 7 | 23,4 | 36,8 | 67 | 6 | 35,64 | | | 根据要求 | | | 03194-01506070 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 70 | 7 | 23,4 | 36,8 | 77 | 6 | 35,64 | | | 根据要求 | | | 03194-01506080 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 80 | 7 | 23,4 | 36,8 | 87 | 6 | 35,64 | | | 根据要求 | | | 03194-01506090 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 90 | 7 | 23,4 | 36,8 | 97 | 6 | 35,64 | | | 根据要求 | | | 03194-01506100 | 15 | 6 | 6,99 | 11,9 | 5,8 | 29,5 | 100 | 7 | 23,4 | 36,8 | 107 | 6 | 35,64 | | | 根据要求 | | | 03194-01508010 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 10 | 8 | 23,4 | 36,8 | 18 | 8 | 63,8 | | | 根据要求 | | | 03194-01508015 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 15 | 8 | 23,4 | 36,8 | 23 | 8 | 63,8 | | | 根据要求 | | | 03194-01508020 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 20 | 8 | 23,4 | 36,8 | 28 | 8 | 63,8 | | | 根据要求 | | | 03194-01508025 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 25 | 8 | 23,4 | 36,8 | 33 | 8 | 63,8 | | | 根据要求 | | | 03194-01508030 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 30 | 8 | 23,4 | 36,8 | 38 | 8 | 63,8 | | | 根据要求 | | | 03194-01508035 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 35 | 8 | 23,4 | 36,8 | 43 | 8 | 63,8 | | | 根据要求 | | | 03194-01508040 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 40 | 8 | 23,4 | 36,8 | 48 | 8 | 63,8 | | | 根据要求 | | | 03194-01508045 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 45 | 8 | 23,4 | 36,8 | 53 | 8 | 63,8 | | | 根据要求 | | | 03194-01508050 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 50 | 8 | 23,4 | 36,8 | 58 | 8 | 63,8 | | | 根据要求 | | | 03194-01508060 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 60 | 8 | 23,4 | 36,8 | 68 | 8 | 63,8 | | | 根据要求 | | | 03194-01508070 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 70 | 8 | 23,4 | 36,8 | 78 | 8 | 63,8 | | | 根据要求 | | | 03194-01508080 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 80 | 8 | 23,4 | 36,8 | 88 | 8 | 63,8 | | | 根据要求 | | | 03194-01508090 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 90 | 8 | 23,4 | 36,8 | 98 | 8 | 63,8 | | | 根据要求 | | | 03194-01508100 | 15 | 8 | 9,42 | 11,9 | 5,8 | 29,5 | 100 | 8 | 23,4 | 36,8 | 108 | 8 | 63,8 | | | 根据要求 | | | 03194-01710015 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 15 | 9 | 25,7 | 38,6 | 24 | 10 | 100,1 | | | 根据要求 | | | 03194-01710020 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 20 | 9 | 25,7 | 38,6 | 29 | 10 | 100,1 | | | 根据要求 | | | 03194-01710025 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 25 | 9 | 25,7 | 38,6 | 34 | 10 | 100,1 | | | 根据要求 | | | 03194-01710030 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 30 | 9 | 25,7 | 38,6 | 39 | 10 | 100,1 | | | 根据要求 | | | 03194-01710035 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 35 | 9 | 25,7 | 38,6 | 44 | 10 | 100,1 | | | 根据要求 | | | 03194-01710040 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 40 | 9 | 25,7 | 38,6 | 49 | 10 | 100,1 | | | 根据要求 | | | 03194-01710045 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 45 | 9 | 25,7 | 38,6 | 54 | 10 | 100,1 | | | 根据要求 | | | 03194-01710050 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 50 | 9 | 25,7 | 38,6 | 59 | 10 | 100,1 | | | 根据要求 | | | 03194-01710060 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 60 | 9 | 25,7 | 38,6 | 69 | 10 | 100,1 | | | 根据要求 | | | 03194-01710070 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 70 | 9 | 25,7 | 38,6 | 79 | 10 | 100,1 | | | 根据要求 | | | 03194-01710080 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 80 | 9 | 25,7 | 38,6 | 89 | 10 | 100,1 | | | 根据要求 | | | 03194-01710090 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 90 | 9 | 25,7 | 38,6 | 99 | 10 | 100,1 | | | 根据要求 | | | 03194-01710100 | 16,5 | 10 | 11,86 | 14,2 | 7,4 | 29,5 | 100 | 9 | 25,7 | 38,6 | 109 | 10 | 100,1 | | | 根据要求 | | | 03194-02112020 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 20 | 10 | 32,3 | 47,8 | 30 | 12 | 144,06 | | | 根据要求 | | | 03194-02112025 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 25 | 10 | 32,3 | 47,8 | 35 | 12 | 144,06 | | | 根据要求 | | | 03194-02112030 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 30 | 10 | 32,3 | 47,8 | 40 | 12 | 144,06 | | | 根据要求 | | | 03194-02112035 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 35 | 10 | 32,3 | 47,8 | 45 | 12 | 144,06 | | | 根据要求 | | | 03194-02112040 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 40 | 10 | 32,3 | 47,8 | 50 | 12 | 144,06 | | | 根据要求 | | | 03194-02112045 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 45 | 10 | 32,3 | 47,8 | 55 | 12 | 144,06 | | | 根据要求 | | | 03194-02112050 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 50 | 10 | 32,3 | 47,8 | 60 | 12 | 144,06 | | | 根据要求 | | | 03194-02112060 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 60 | 10 | 32,3 | 47,8 | 70 | 12 | 144,06 | | | 根据要求 | | | 03194-02112070 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 70 | 10 | 32,3 | 47,8 | 80 | 12 | 144,06 | | | 根据要求 | | | 03194-02112080 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 80 | 10 | 32,3 | 47,8 | 90 | 12 | 144,06 | | | 根据要求 | | | 03194-02112090 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 90 | 10 | 32,3 | 47,8 | 100 | 12 | 144,06 | | | 根据要求 | | | 03194-02112100 | 20,6 | 12 | 14,45 | 18,3 | 10,7 | 36,3 | 100 | 10 | 32,3 | 47,8 | 110 | 12 | 144,06 | | | 根据要求 | | | 03194-02716025 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 25 | 14 | 41,9 | 65,3 | 39 | 16 | 257,18 | | | 根据要求 | | | 03194-02716030 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 30 | 14 | 41,9 | 65,3 | 44 | 16 | 257,18 | | | 根据要求 | | | 03194-02716035 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 35 | 14 | 41,9 | 65,3 | 49 | 16 | 257,18 | | | 根据要求 | | | 03194-02716040 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 40 | 14 | 41,9 | 65,3 | 54 | 16 | 257,18 | | | 根据要求 | | | 03194-02716045 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 45 | 14 | 41,9 | 65,3 | 59 | 16 | 257,18 | | | 根据要求 | | | 03194-02716050 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 50 | 14 | 41,9 | 65,3 | 64 | 16 | 257,18 | | | 根据要求 | | | 03194-02716060 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 60 | 14 | 41,9 | 65,3 | 74 | 16 | 257,18 | | | 根据要求 | | | 03194-02716070 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 70 | 14 | 41,9 | 65,3 | 84 | 16 | 257,18 | | | 根据要求 | | | 03194-02716080 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 80 | 14 | 41,9 | 65,3 | 94 | 16 | 257,18 | | | 根据要求 | | | 03194-02716090 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 90 | 14 | 41,9 | 65,3 | 104 | 16 | 257,18 | | | 根据要求 | | | 03194-02716100 | 26,9 | 16 | 19 | 23,9 | 13,7 | 43,7 | 100 | 14 | 41,9 | 65,3 | 114 | 16 | 257,18 | | | 根据要求 | |
|
|
