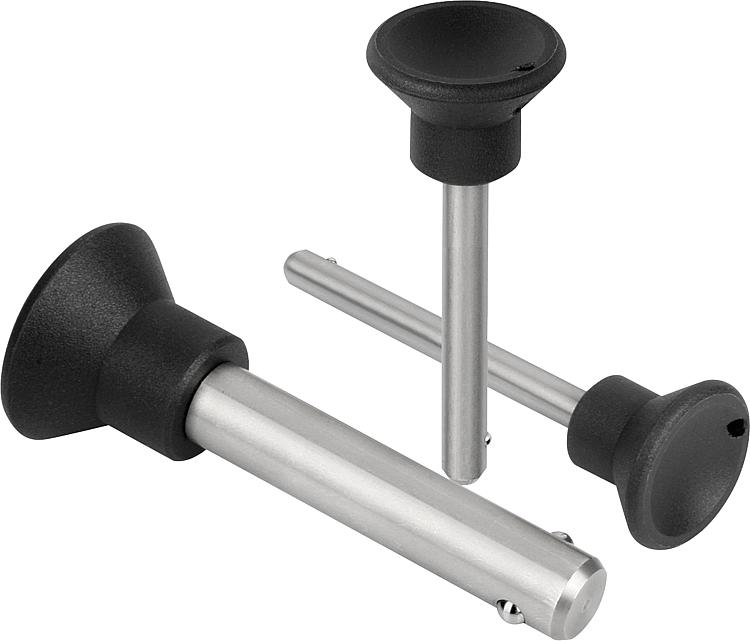

        不锈钢插销，带塑料蘑菇头把手

商品描述/产品说明

产品说明材料：热塑性塑料把手。
不锈钢主体。规格：手柄黑色。

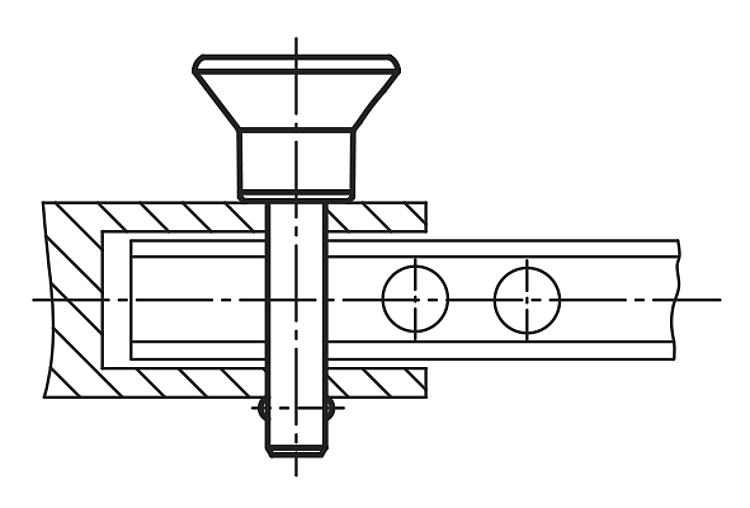

主体亮色。提示：快速插销用于方便快捷地连接固定工件和部件。

双刃剪力 (F) = S · τ aB max.附件：螺旋安全绳 03199-10200
带吊环的安全绳 03199-....
钥匙圈 03199-15/19/23
快锁插销的固定衬套 03197....特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03195 不锈钢插销，带塑料蘑菇头把手

195 kB

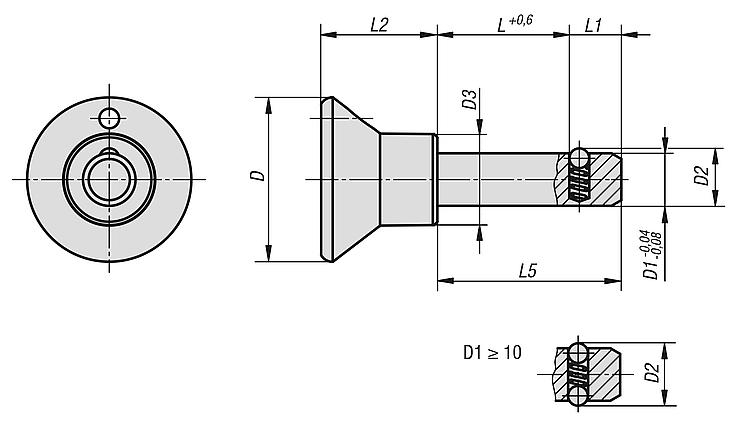

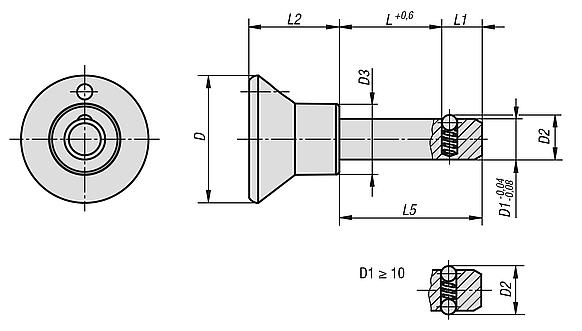

图纸

商品概述（精简）

商品选择/筛选

订货号	D	D1	D2	D3	L	L1	L2	L5	安装孔 H11	双边径向力 max. kN
03195-2506***	25	6	6,5	14	10/15/20/25/30/40/50	7	17,7	17/22/27/32/37/47/57	6	22
03195-2508***	25	8	8,75	14	15/20/25/30/40/50	8	17,7	23/28/33/38/48/58	8	38
03195-3310***	33	10	12	19	15/20/25/30/40/50	9	24	24/29/34/39/49/59	10	60
03195-3312***	33	12	14,5	19	20/30/40/50	10	24	30/40/50/60	12	86
