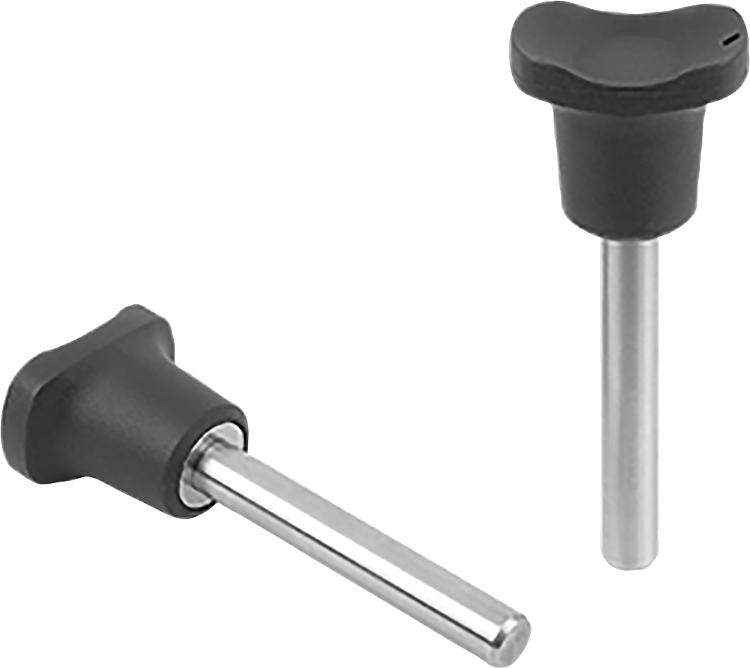

        不锈钢插销，带塑料把手和磁性轴向锁销

商品描述/产品说明

产品说明材料：

热塑性塑料把手。
金属件，不锈钢 1.4305 制。
NdFeB 磁铁。

规格：手柄黑色。
主体亮色。提示：插销带磁性轴向锁销作为快捷、简单的固定以及部件和工件的连接。
通过在把手内集成磁铁，实现了一个轴向定位锁销的功能，并且借此将插销保持在插入的位置。

亮色的表面和另外一个垂直安装的插孔对夹持力起到积极作用。

通过可选的支承系统可以确保插销不丢失。

双刃剪力 (F) = S · τ aB 最大。根据要求：更多的螺栓长度。附件：挂绳螺旋式 03199....
挂绳带圈式 03199....
钥匙圈 03199....

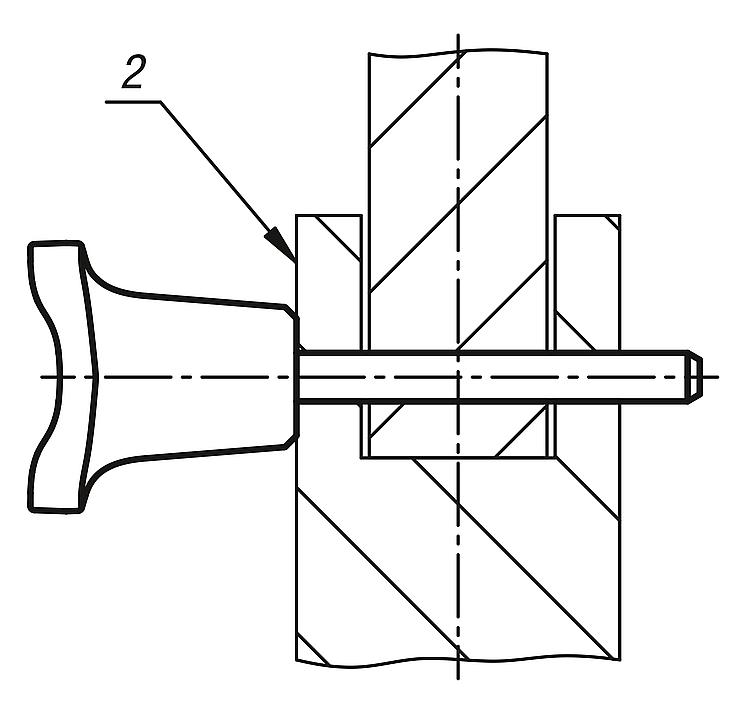

球链 96390....图纸提示：

1) 磁铁
2) 磁性部件/ 工件

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03412 不锈钢插销，带塑料把手和磁性轴向锁销

189 kB

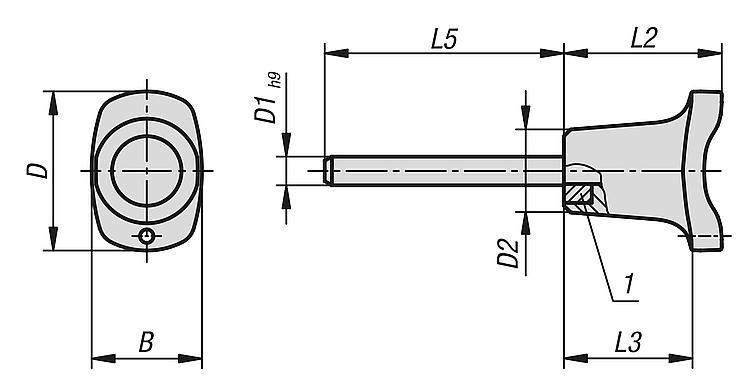

图纸

商品选择/筛选

订货号	B	D	D1	D2	L2	L3	L5	安装孔	双边径向力 max. kN	夹持力约 N	价格
03412-3306015	23	33,2	6	17,3	33	26,1	15	6	22	43	根据要求
03412-3306030	23	33,2	6	17,3	33	26,1	30	6	22	43	根据要求
03412-3306040	23	33,2	6	17,3	33	26,1	40	6	22	43	根据要求
03412-3306050	23	33,2	6	17,3	33	26,1	50	6	22	43	根据要求
03412-3306060	23	33,2	6	17,3	33	26,1	60	6	22	43	根据要求
03412-3306070	23	33,2	6	17,3	33	26,1	70	6	22	43	根据要求
03412-3306080	23	33,2	6	17,3	33	26,1	80	6	22	43	根据要求
03412-3308015	23	33,2	8	17,3	33	26,1	15	8	38	43	根据要求
03412-3308030	23	33,2	8	17,3	33	26,1	30	8	38	43	根据要求
03412-3308040	23	33,2	8	17,3	33	26,1	40	8	38	43	根据要求
03412-3308050	23	33,2	8	17,3	33	26,1	50	8	38	43	根据要求
03412-3308060	23	33,2	8	17,3	33	26,1	60	8	38	43	根据要求
03412-3308070	23	33,2	8	17,3	33	26,1	70	8	38	43	根据要求
03412-3308080	23	33,2	8	17,3	33	26,1	80	8	38	43	根据要求
03412-4610015	33	45,9	10	26,3	39,5	31,3	15	10	60	74	根据要求
03412-4610030	33	45,9	10	26,3	39,5	31,3	30	10	60	74	根据要求
03412-4610040	33	45,9	10	26,3	39,5	31,3	40	10	60	74	根据要求
03412-4610050	33	45,9	10	26,3	39,5	31,3	50	10	60	74	根据要求
03412-4610060	33	45,9	10	26,3	39,5	31,3	60	10	60	74	根据要求
03412-4610070	33	45,9	10	26,3	39,5	31,3	70	10	60	74	根据要求
03412-4610080	33	45,9	10	26,3	39,5	31,3	80	10	60	74	根据要求
03412-4612030	33	45,9	12	26,3	39,5	31,3	30	12	86	74	根据要求
03412-4612040	33	45,9	12	26,3	39,5	31,3	40	12	86	74	根据要求
03412-4612050	33	45,9	12	26,3	39,5	31,3	50	12	86	74	根据要求
03412-4612060	33	45,9	12	26,3	39,5	31,3	60	12	86	74	根据要求
03412-4612070	33	45,9	12	26,3	39,5	31,3	70	12	86	74	根据要求
03412-4612080	33	45,9	12	26,3	39,5	31,3	80	12	86	74	根据要求
