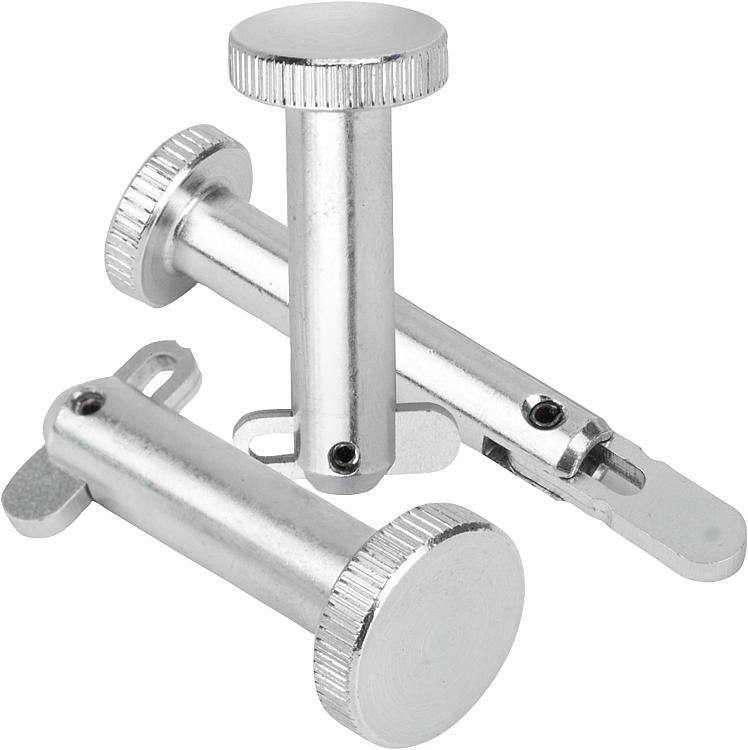

        钢制插销，带折叠锁扣

商品描述/产品说明

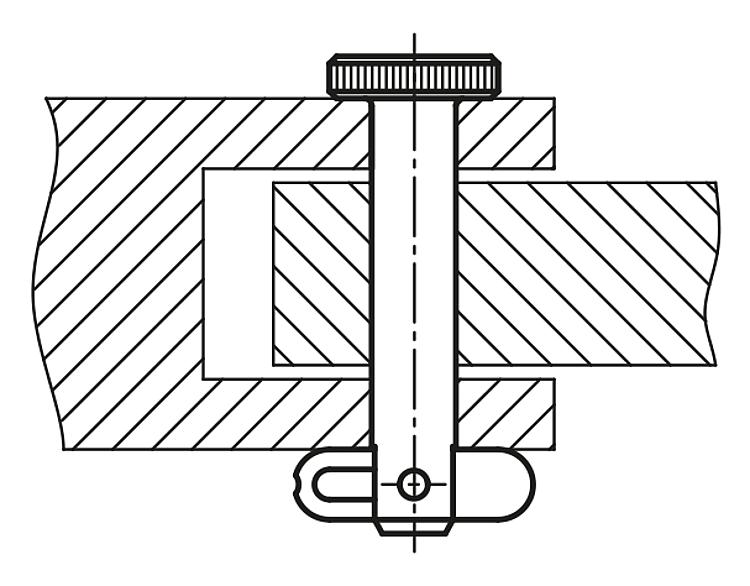

产品说明材料：钢制镀锌。提示：这种带折叠锁扣的插销用于方便快捷地连接固定工件和部件，也用于永久连接。
较宽的锁扣保证了工件连接的可靠性。即便轴向受力，依然能正常使用。

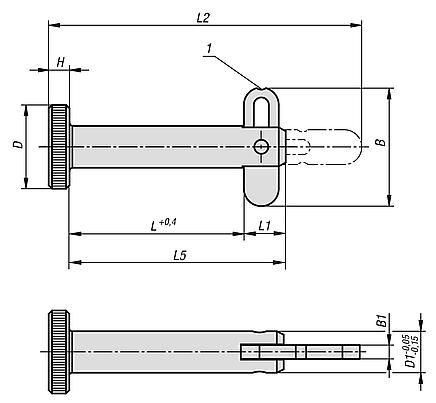

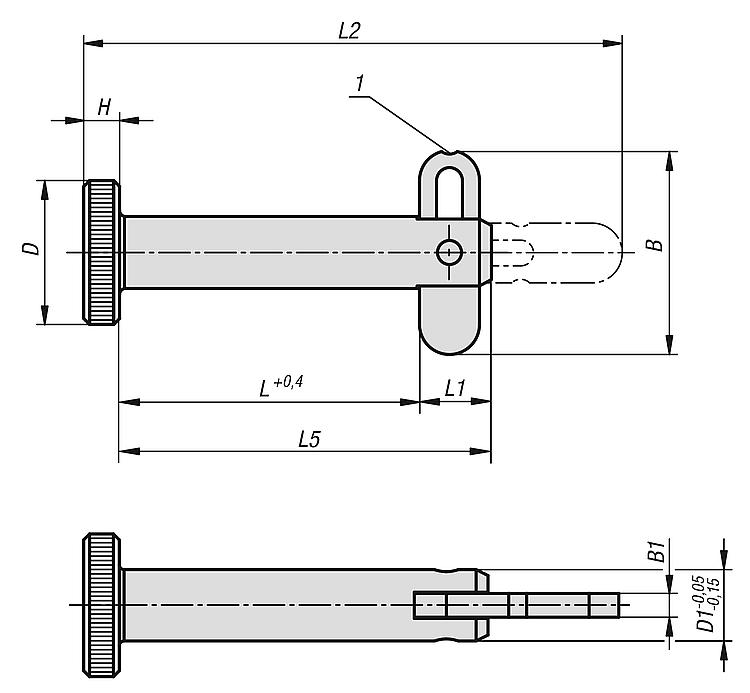

锁扣上的导向槽能清晰地确定出“打开”和“关闭”位置。图纸提示：

1) 导向槽

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03400 钢制插销，带折叠锁扣

246 kB

图纸

商品概述（精简）

商品选择/筛选

	11,2 16,9 25,4	1,25 2 3	10 12 16 20 24	5 6 8 10 12	5 6 8 10 12	2,5 3 4 5 6	10 15 20 25 30 35 40 50 60 70 80 90 100 110 120	4,1 6 9	21,4 26,4 31,4 36,4 41,4 46,4 51,4 61,4 71,4 27 37 45 47 52 60 70 77 87 97 46 61 71 107 117 45,4 50,4 55,4 60,4 65,4 75,4 85,4 95,4 105,4 115,4 125,4 135,4 145,4	14,1 19,1 24,1 29,1 34,1 39,1 44,1 54,1 64,1 16 26 31 36 41 46 56 66 76 86 96 106 29 34 39 44 49 59 69 79 89 99 109 119 129	8 12 21 33 48	60 190 300				Reset
订货号	B	B1	D	D1	安装孔 H11	H	L	L1	L2	L5	双边径向力 max. kN	拨出力 F N	CAD	配件	价格	订购
03400-05010	11,2	1,25	10	5	5	2,5	10	4,1	21,4	14,1	8	60			根据要求
03400-05015	11,2	1,25	10	5	5	2,5	15	4,1	26,4	19,1	8	60			根据要求
03400-05020	11,2	1,25	10	5	5	2,5	20	4,1	31,4	24,1	8	60			根据要求
03400-05025	11,2	1,25	10	5	5	2,5	25	4,1	36,4	29,1	8	60			根据要求
03400-05030	11,2	1,25	10	5	5	2,5	30	4,1	41,4	34,1	8	60			根据要求
03400-05035	11,2	1,25	10	5	5	2,5	35	4,1	46,4	39,1	8	60			根据要求
03400-05040	11,2	1,25	10	5	5	2,5	40	4,1	51,4	44,1	8	60			根据要求
03400-05050	11,2	1,25	10	5	5	2,5	50	4,1	61,4	54,1	8	60			根据要求
03400-05060	11,2	1,25	10	5	5	2,5	60	4,1	71,4	64,1	8	60			根据要求
03400-06010	16,9	2	12	6	6	3	10	6	27	16	12	190			根据要求
03400-06020	16,9	2	12	6	6	3	20	6	37	26	12	190			根据要求
03400-06025	16,9	2	12	6	6	3	25	6	45	31	12	190			根据要求
03400-06030	16,9	2	12	6	6	3	30	6	47	36	12	190			根据要求
03400-06035	16,9	2	12	6	6	3	35	6	52	41	12	190			根据要求
03400-06040	16,9	2	12	6	6	3	40	6	60	46	12	190			根据要求
03400-06050	16,9	2	12	6	6	3	50	6	70	56	12	190			根据要求
03400-06060	16,9	2	12	6	6	3	60	6	77	66	12	190			根据要求
03400-06070	16,9	2	12	6	6	3	70	6	87	76	12	190			根据要求
03400-06080	16,9	2	12	6	6	3	80	6	97	86	12	190			根据要求
03400-08020	16,9	2	16	8	8	4	20	6	37	26	21	190			根据要求
03400-08025	16,9	2	16	8	8	4	25	6	46	31	21	190			根据要求
03400-08030	16,9	2	16	8	8	4	30	6	47	36	21	190			根据要求
03400-08035	16,9	2	16	8	8	4	35	6	52	41	21	190			根据要求
03400-08040	16,9	2	16	8	8	4	40	6	61	46	21	190			根据要求
03400-08050	16,9	2	16	8	8	4	50	6	71	56	21	190			根据要求
03400-08060	16,9	2	16	8	8	4	60	6	77	66	21	190			根据要求
03400-08070	16,9	2	16	8	8	4	70	6	87	76	21	190			根据要求
03400-08080	16,9	2	16	8	8	4	80	6	97	86	21	190			根据要求
03400-08090	16,9	2	16	8	8	4	90	6	107	96	21	190			根据要求
03400-08100	16,9	2	16	8	8	4	100	6	117	106	21	190			根据要求
03400-10020	25,4	3	20	10	10	5	20	9	45,4	29	33	300			根据要求
03400-10025	25,4	3	20	10	10	5	25	9	50,4	34	33	300			根据要求
03400-10030	25,4	3	20	10	10	5	30	9	55,4	39	33	300			根据要求
03400-10035	25,4	3	20	10	10	5	35	9	60,4	44	33	300			根据要求
03400-10040	25,4	3	20	10	10	5	40	9	65,4	49	33	300			根据要求
03400-10050	25,4	3	20	10	10	5	50	9	75,4	59	33	300			根据要求
03400-10060	25,4	3	20	10	10	5	60	9	85,4	69	33	300			根据要求
03400-10070	25,4	3	20	10	10	5	70	9	95,4	79	33	300			根据要求
03400-10080	25,4	3	20	10	10	5	80	9	105,4	89	33	300			根据要求
03400-10090	25,4	3	20	10	10	5	90	9	115,4	99	33	300			根据要求
03400-10100	25,4	3	20	10	10	5	100	9	125,4	109	33	300			根据要求
03400-12030	25,4	3	24	12	12	6	30	9	55,4	39	48	300			根据要求
03400-12035	25,4	3	24	12	12	6	35	9	60,4	44	48	300			根据要求
03400-12040	25,4	3	24	12	12	6	40	9	65,4	49	48	300			根据要求
03400-12050	25,4	3	24	12	12	6	50	9	75,4	59	48	300			根据要求
03400-12060	25,4	3	24	12	12	6	60	9	85,4	69	48	300			根据要求
03400-12070	25,4	3	24	12	12	6	70	9	95,4	79	48	300			根据要求
03400-12080	25,4	3	24	12	12	6	80	9	105,4	89	48	300			根据要求
03400-12090	25,4	3	24	12	12	6	90	9	115,4	99	48	300			根据要求
03400-12100	25,4	3	24	12	12	6	100	9	125,4	109	48	300			根据要求
03400-12110	25,4	3	24	12	12	6	110	9	135,4	119	48	300			根据要求
03400-12120	25,4	3	24	12	12	6	120	9	145,4	129	48	300			根据要求
