快速夹钳垂直压紧式，重型

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 快速夹钳

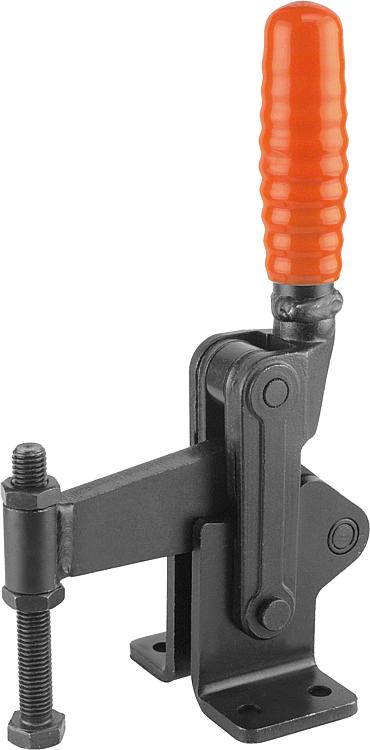

        快速夹钳垂直压紧式，重型

商品描述/产品说明

产品说明材料：钢制。规格：黑色氧化处理。
压紧螺杆及螺母经磷化处理。轴承销及衬套表面硬化处理。
耐油塑料把手。提示：定期润滑所有关节。图纸提示：

1) 可调节把手方向

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05400 快速夹钳垂直压紧式，重型

180 kB

快速夹钳技术资料

250 kB

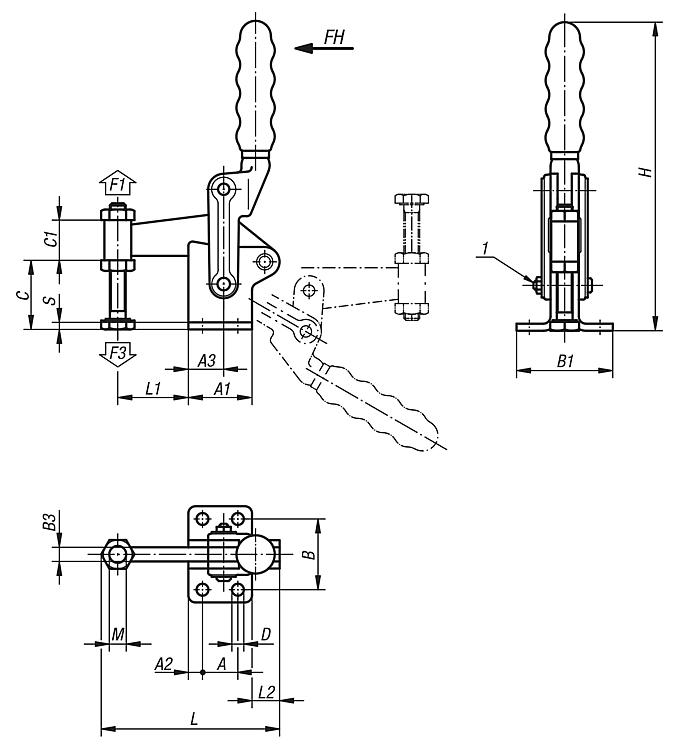

图纸

商品概述（精简）

商品选择/筛选

订货号	压把转角	把手转角	把手施力 FH N	夹持力 F1 N	夹紧力 F3 N	适用塑料把手	价格
05400-02	180°	120°	340	6000	1400	05520-02	根据要求
05400-04	180°	125°	500	8000	1400	05520-04	根据要求
05400-06	195°	130°	500	15000	1850	05520-06	根据要求

订货号	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	价格
05400-02	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	根据要求
05400-04	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	根据要求
05400-06	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	根据要求
