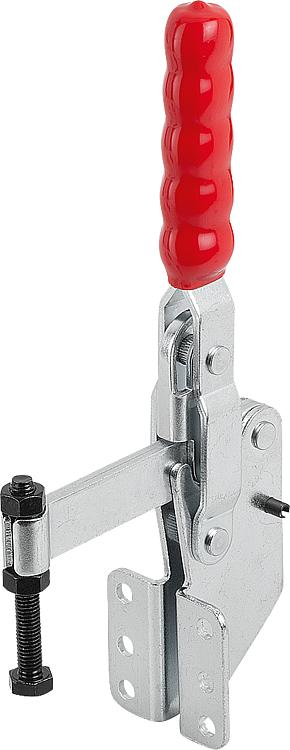

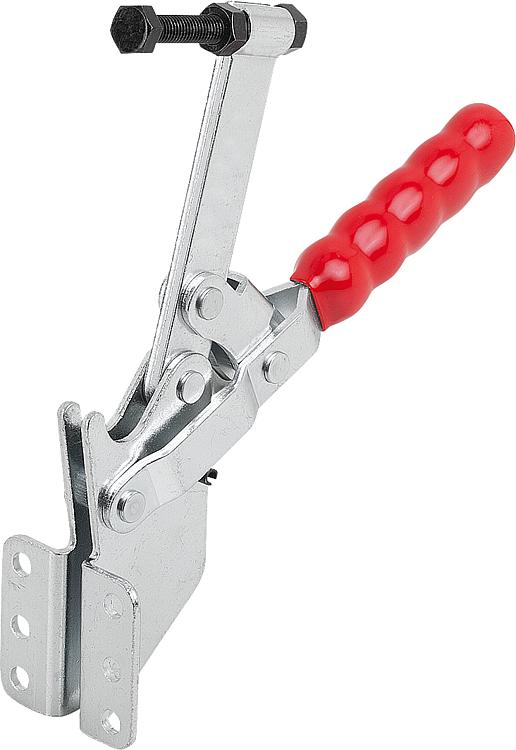

垂直压紧式快速夹钳，带角底座和固定压杆
 05735-01

垂直压紧式快速夹钳，带角底座和固定压杆

 返回

商品描述/产品说明
产品说明材料：钢制。规格：镀锌和钝化处理。
压杆及螺母经磷化处理。

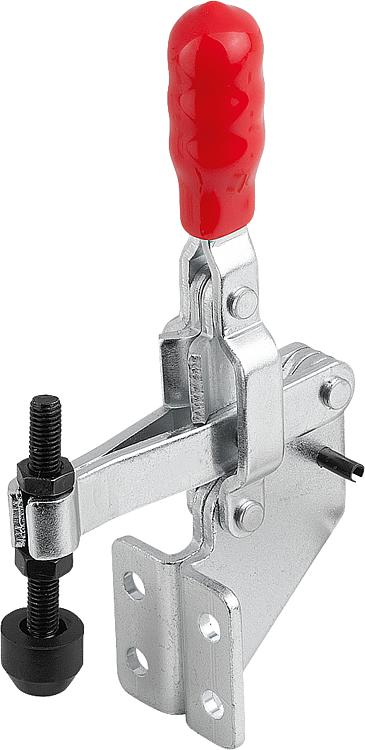

耐油塑料手柄。提示：05735-01-00800 和 05735-01-01600 规格随供有一个氯丁橡胶压垫。附件：05240
05241
05260
05885-01
05887-01
05888
05280特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 05735-01 垂直压紧式快速夹钳，带角底座和固定压杆 344 kB

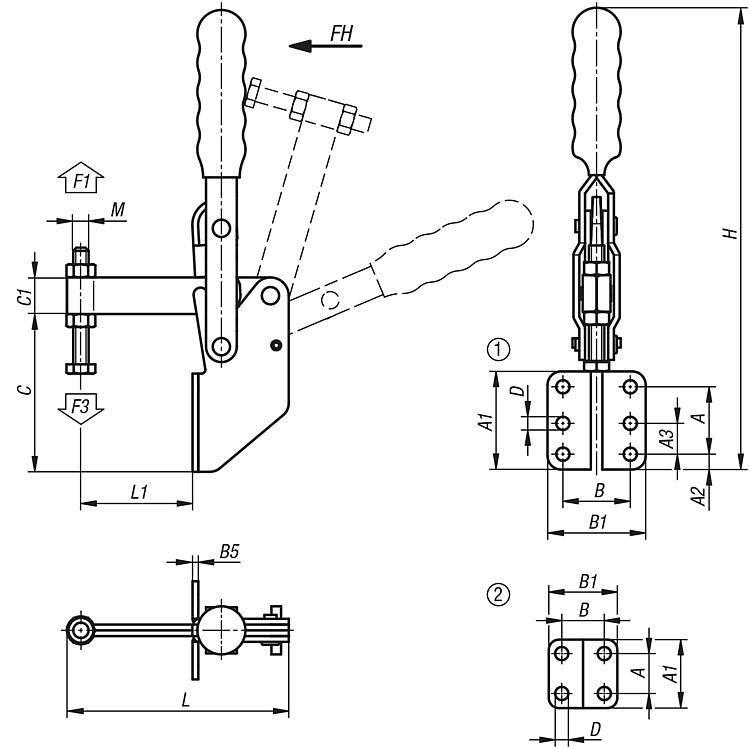

图纸

垂直压紧式快速夹钳，带角底座和固定压杆

商品选择/筛选


  •
  • 2
  • 1

  •
  • 96°
  • 108°
  • 106°

  •
  • 69°
  • 70°
  • 67°

  •
  • 50
  • 100

  •
  • 800
  • 1600
  • 3000

  •
  • 600
  • 1100

Reset
订货号安装孔压把转角把手转角把手施力
FH
N		夹持力
F1
N		夹紧力
F3
N		CAD配件价格订购
05735-01-00800296°69°50800600  根据要求
05735-01-016002108°70°10016001100  根据要求
05735-01-030001106°67°10030001100  根据要求


  •
  • 14
  • 19
  • 35

  •
  • 29
  • 35
  • 51

  •
  • -
  • 8

  •
  • -
  • 16

  •
  • 17,5
  • 26
  • 35

  •
  • 28
  • 42
  • 51

  •
  • 2,5
  • 3

  •
  • 44
  • 64
  • 82

  •
  • 10
  • 13
  • 19

  •
  • 4,9
  • 5,5
  • 6,8

  •
  • 121
  • 170
  • 244

  •
  • 65,65
  • 75,7
  • 115,3

  •
  • 24,5
  • 26
  • 58

  •
  • M5x35
  • M6x50
  • M8x60

Reset
订货号A

A1A2A3BB1B5CC1D

HLL1MCAD配件价格订购
05735-01-008001429--17,5282,544104,912165,6524,5M5x35  根据要求
05735-01-016001935--2642364135,517075,726M6x50  根据要求
05735-01-0300035518163551382196,8244115,358M8x60  根据要求
