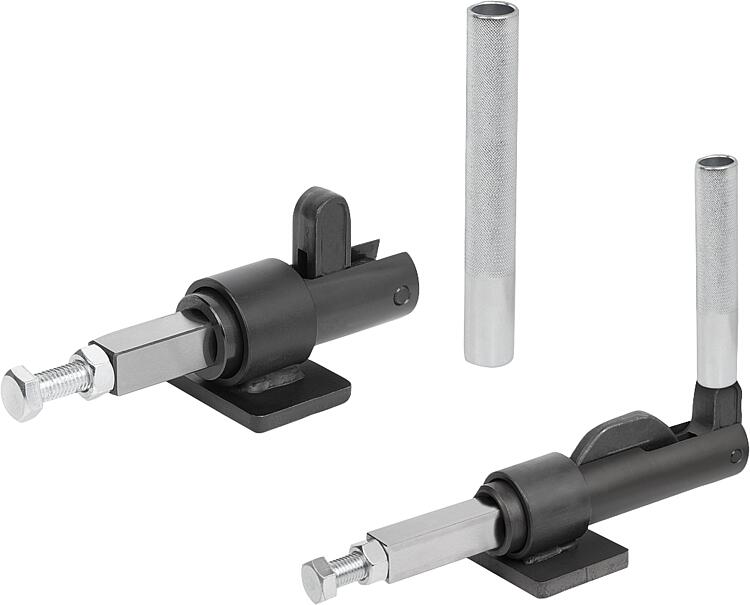

05837-22重型钢制推杆夹钳，可焊接 夹持力可达 22250 N |
返回 |
|
|

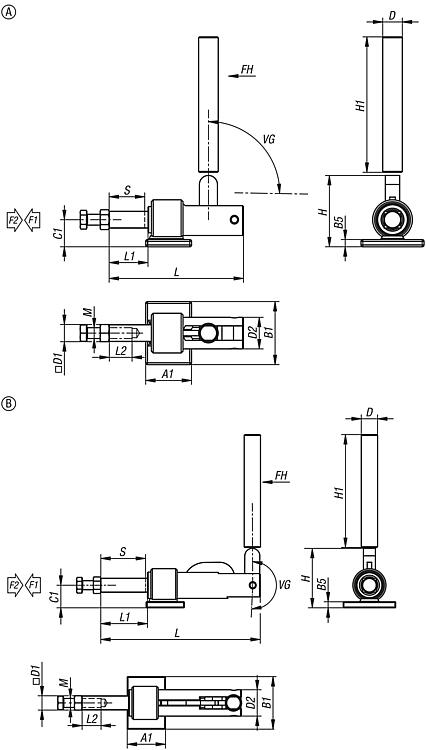

产品说明材料：钢制。规格：钢制镀锌。提示：A 型：夹钳锁定在封闭的把手位置。
因此，仅用于拉紧。
B 型：夹钳锁定在封闭和打开的把手位置。
因此可以按下它和拉动它。装配：通过焊接或客户提供的单个钻孔。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

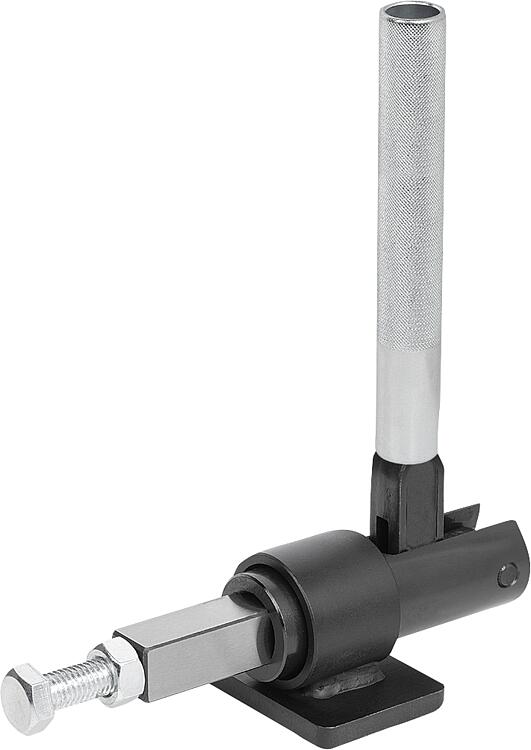

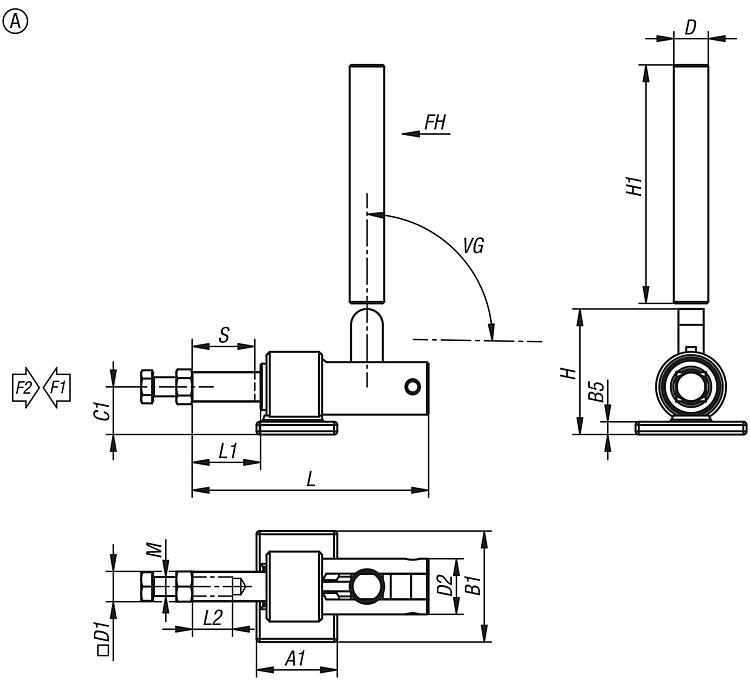

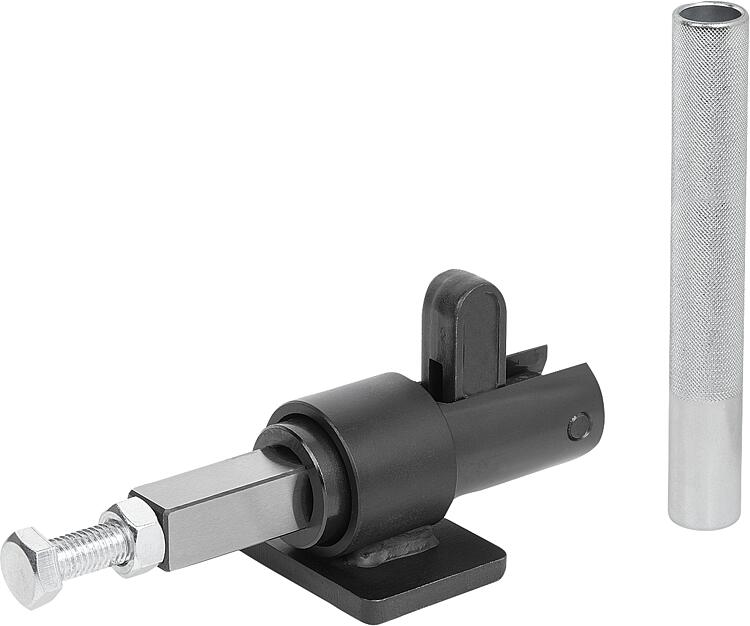

重型钢制推杆夹钳，可焊接，夹持力可达 22250 N，A 型 |
更多信息 |
| | | | | | | | | | | | | | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | A1 | B1 | B5 | C1 | D
| D1 | D2 | H | H1 | 行程
S | L | L1 | L2 | M | 把手转角 | 把手施力
FH
N | 夹紧力
F1
N | 夹持力
F2
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05837-22-0111501 | A | 50,8 | 69,8 | 8 | 30 | 21,7 | 18,6 | 35 | 79 | 150 | 43,8 | 148,8 | 46,8 | 25,4 | M12x50 | 91° | 120 | 3800 | 11150 |  | | 根据要求 | | | 05837-22-0222501 | A | 70 | 90 | 11,1 | 40 | 27,2 | 25 | 45 | 87 | 150 | 55 | 198 | 65 | 38,1 | M16X50 | 88° | 140 | 4500 | 22250 | | | 根据要求 | |
|

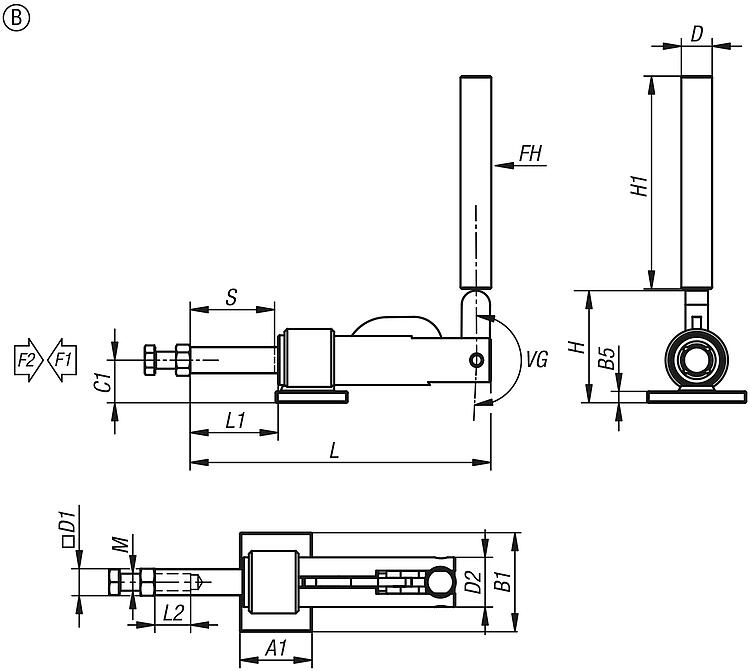

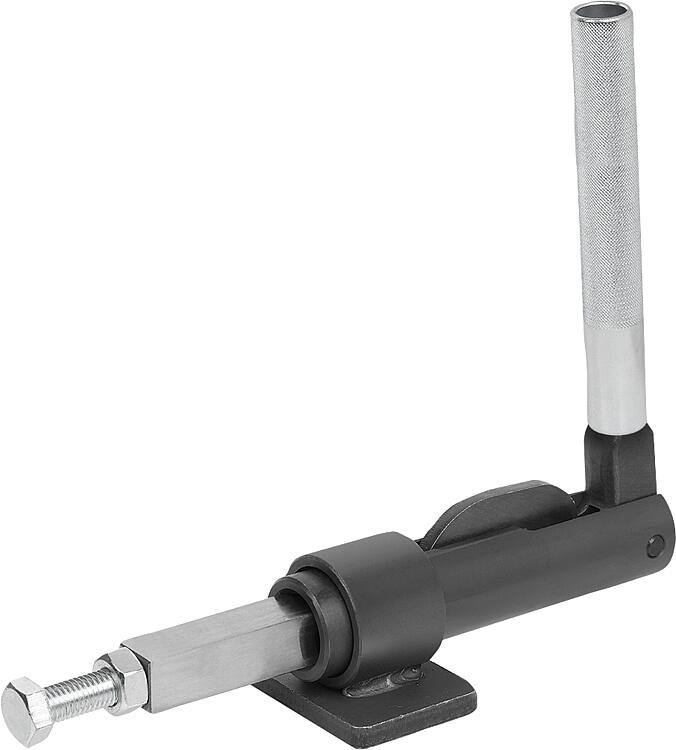

重型钢制推杆夹钳，可焊接，夹持力可达 22250 N，B 型 |
更多信息 |
| | | | | | | | | | | | | | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | A1 | B1 | B5 | C1 | D
| D1 | D2 | H | H1 | 行程
S | L=长度 | L1 | L2 | M | 把手转角 | 把手施力
FH
N | 夹紧力
F1
N | 夹持力
F2
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05837-22-0111502 | B | 50,8 | 69,8 | 8 | 30 | 21,7 | 18,6 | 35 | 79 | 150 | 59,5 | 212 | 62 | 25,4 | M12x50 | 183° | 120 | 3800 | 11150 | | | 根据要求 | | | 05837-22-0222502 | B | 70 | 90 | 11,1 | 40 | 27,2 | 25 | 45 | 87 | 150 | 77,8 | 272 | 78,4 | 38,1 | M16X50 | 183° | 140 | 4500 | 22250 | | | 根据要求 | |
|
|
|
