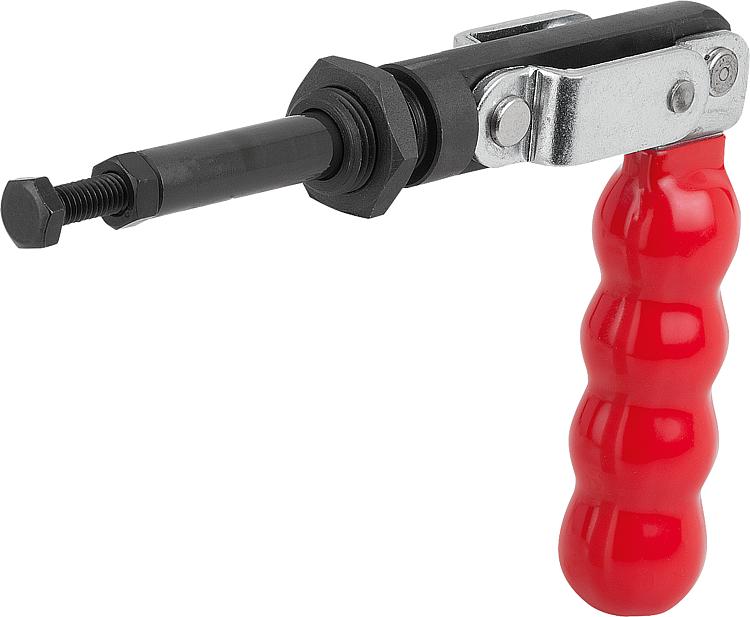

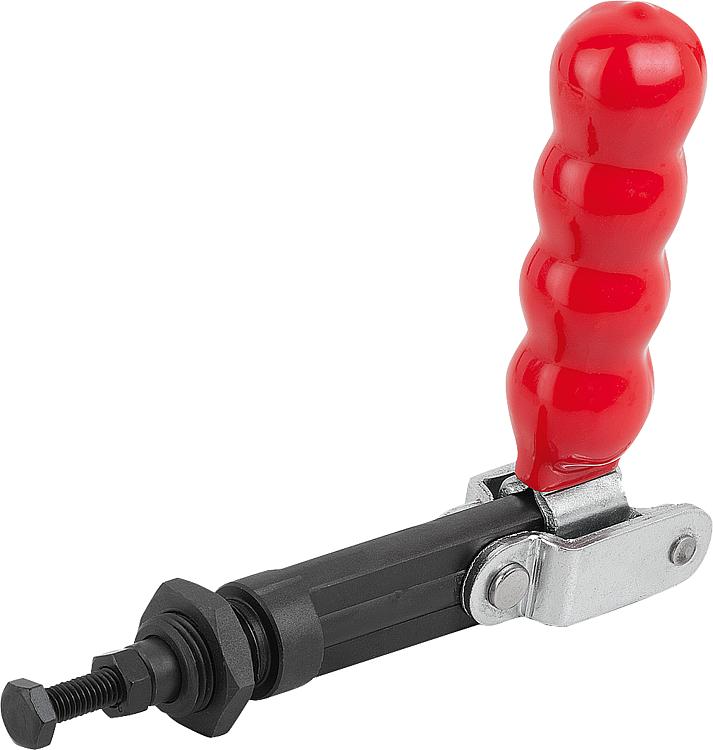

产品说明材料：钢制。规格：镀锌和钝化处理。
推杆、导向体和压杆经磷化处理。
耐油塑料手柄。提示：该夹钳可以锁定在把手拉开和闭合位置。因此，可用于拉紧或压紧。
使用随附的紧固螺母可在所需位置外安装夹钳。附件：05885-01
05887-01
05280特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 把手转角 | 把手施力
FH
N | 夹紧力
F1
N | 夹持力
F2
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05838-02-03500 | 185° | 100 | 1400 | 3500 |  | | 根据要求 | | | 05838-02-05500 | 185° | 140 | 1500 | 5500 | | | 根据要求 | | | 05838-02-07500 | 185° | 160 | 1600 | 7500 | | | 根据要求 | |

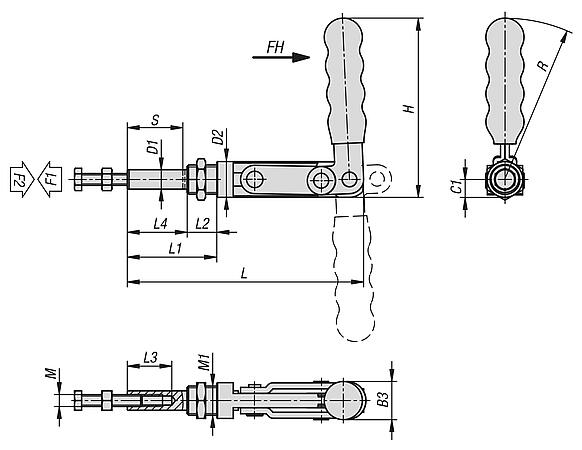

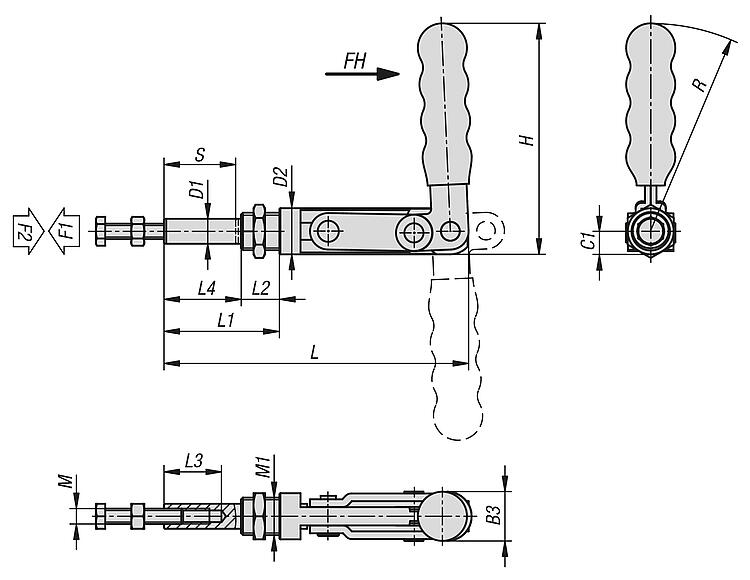

| 订货号 | B3 | C1 | D1
| D2 | H | L | L1 | L2 | L3 | L4 | M | M1 | R | 行程
S | CAD | 配件 | 价格 | 订购 |
|---|
| 05838-02-03500 | 24 | 9,5 | 10 | 19 | 104,5 | 126,4 | 52 | 16 | 18 | 36 | M6x25 | M16x1,5 | 95 | 31 | | | 根据要求 | | | 05838-02-05500 | 25,6 | 12 | 13 | 24 | 120,5 | 158,5 | 60 | 20 | 30 | 40 | M8x40 | M20x1,5 | 108,5 | 38 | | | 根据要求 | | | 05838-02-07500 | 29 | 14,3 | 16 | 28,6 | 146,3 | 234,9 | 92,8 | 23 | 40 | 69,8 | M10x50 | M24x1,5 | 132 | 67 | | | 根据要求 | |
|
|
