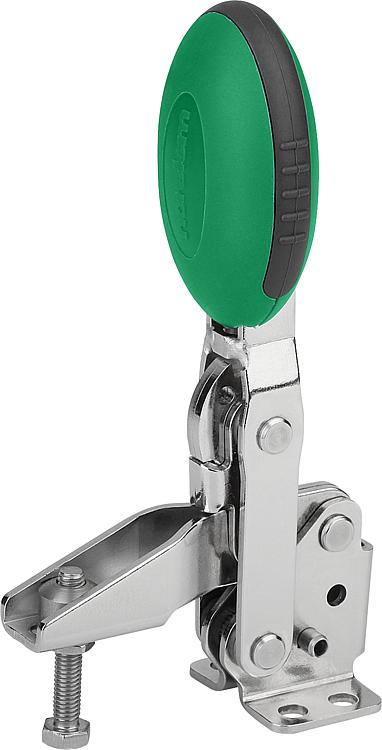

05908不锈钢快速夹钳 垂直压紧式·平底座·可调夹紧轴 |
返回 |
|
|
产品说明材料：不锈钢。
聚酰胺把手。规格：亮色。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。附件：05280 橡胶保护帽
05899 用于快速夹紧的力传感器
07111 不锈钢末端球形压紧螺栓
07119 不锈钢压紧螺栓
07120 带顶杆埋头螺栓 DIN 6332
07140 压脚 DIN 6311图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 压把转角
限位 1
| 压把转角
限位 2
| 压把转角
无限位器
| 把手转角
限位 1
| 把手转角
限位 2
| 把手转角
无限位器
| CAD | 配件 | 价格 | 订购 |
|---|
| 05908-105002 | 100° | - | 147° | 64° | - | 83° |  | | 根据要求 | | | 05908-106002 | 56° | 83° | 152° | 46° | 56° | 83° | | | 根据要求 | | | 05908-108002 | 13° | 93° | 158° | 26° | 61° | 86° | | | 根据要求 | |

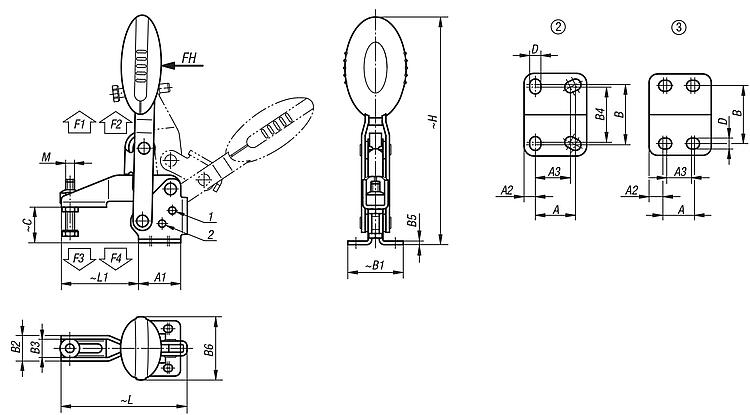

| 订货号 | 安装孔 | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D
| H | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05908-105002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 | | | 根据要求 | | | 05908-106002 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 | | | 根据要求 | | | 05908-108002 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 | | | 根据要求 | |
|
|
