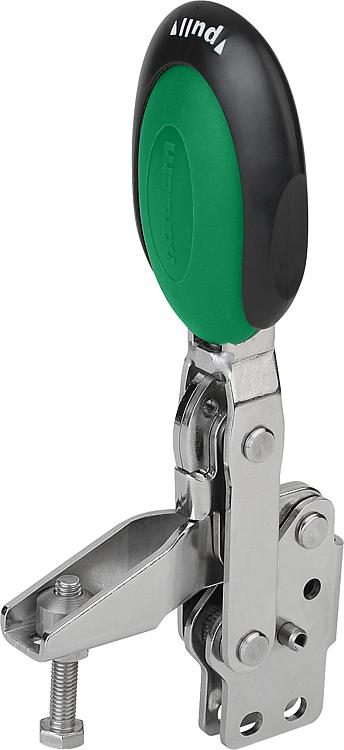

05912不锈钢快速夹钳 带安全联锁·垂直压紧式·直底座·可调夹紧轴 |
返回 |
|
|
产品说明材料：不锈钢。
聚酰胺把手。
TPE解锁支架。规格：亮色。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。同时具有内部自动安全锁扣。附件：05280 橡胶保护帽
05899 用于快速夹紧的力传感器
07111 不锈钢末端球形压紧螺栓
07119 不锈钢压紧螺栓
07120 带顶杆埋头螺栓 DIN 6332

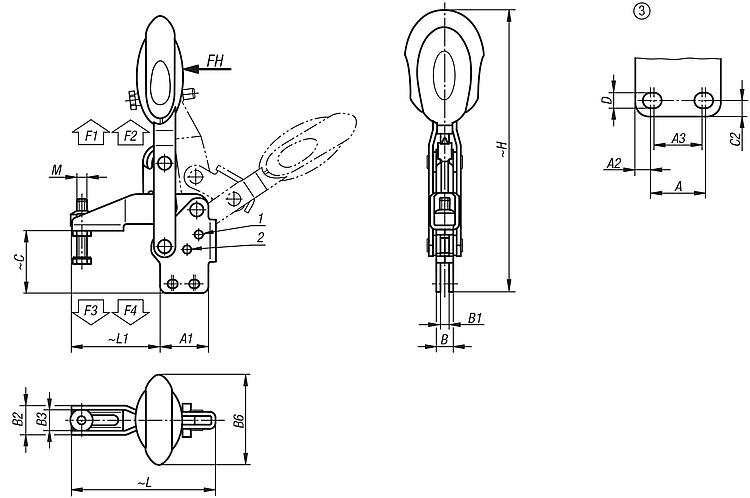

07140 压脚 DIN 6311图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 压把转角
限位 1
| 压把转角
限位 2
| 压把转角
无限位器
| 把手转角
限位 1
| 把手转角
限位 2
| 把手施力
FH
N | 夹持力
F1
N | 夹持力
F2
N | 夹紧力
F3
N | 夹紧力
F4
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05912-106102 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  | | 根据要求 | | | 05912-108102 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 根据要求 | |
| 订货号 | 安装孔 | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05912-106102 | 3 | M6x35 | 14 | 29 | 7 | 12 | 10,2 | 5,2 | 17,5 | 12,5 | 53,4 | 37,6 | 5,5 | 5,5 | 175,7 | 86,5 | 53 | | | 根据要求 | | | 05912-108102 | 3 | M8x45 | 21 | 39 | 9 | 19 | 10,2 | 5,2 | 20,6 | 15,6 | 51,1 | 49 | 6,5 | 6,8 | 207,6 | 107 | 62 | | | 根据要求 | |
|
|
