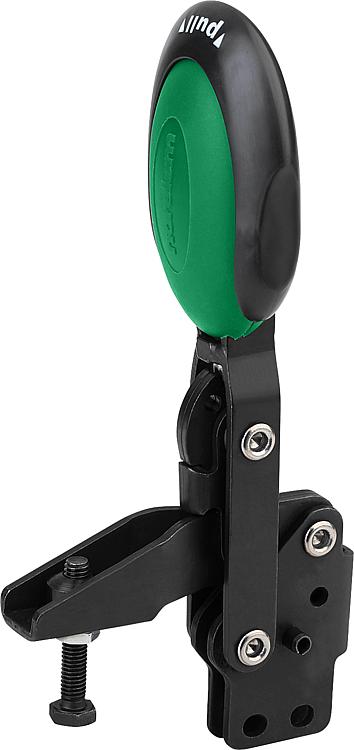

        快速夹钳带安全联锁·垂直压紧式·直底座·可调夹紧轴

商品描述/产品说明

产品说明材料：钢制。
聚酰胺把手。
TPE解锁支架。规格：氮碳共渗和黑色氧化处理。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。同时具有内部自动安全锁扣。附件：05280 橡胶保护帽
07110 末端球形压紧螺栓
07117 可调式夹持件
07120 带顶杆埋头螺栓 DIN 6332
07121 带球头顶杆埋头螺栓
07140 压脚 DIN 6311

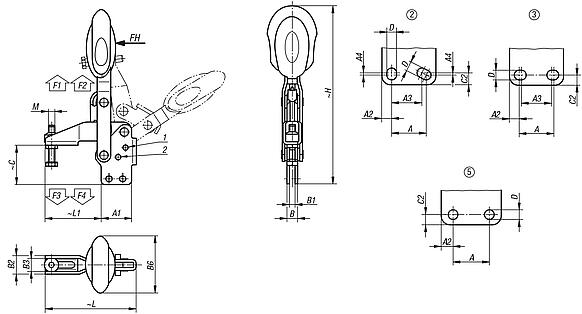

07142 压脚图纸提示：

1) 限位销位置 1
2) 限位销位置 2

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05912 快速夹钳带安全联锁·垂直压紧式·直底座·可调夹紧轴

184 kB

使用说明迅速夹紧——稳定可靠

982 kB

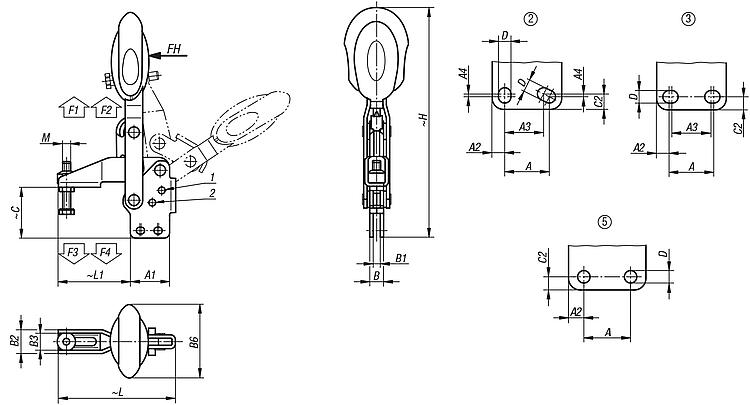

图纸

商品选择/筛选

	56° 13° 6° 11°	83° 93° 97° 88°	141° 158° 176° 164°	46° 26° 19° 24°	56° 61° 59° 60°	160 190 250 280	1350 2000 2500 3000	1650 2800 4500 5500	920 940 1500 1400	1050 1350 2800				Reset
订货号	压把转角限位 1	压把转角限位 2	压把转角无限位器	把手转角限位 1	把手转角限位 2	把手施力 FH N	夹持力 F1 N	夹持力 F2 N	夹紧力 F3 N	夹紧力 F4 N	CAD	配件	价格	订购
05912-006102	56°	83°	141°	46°	56°	160	1350	1650	920	1050			根据要求
05912-008102	13°	93°	158°	26°	61°	190	2000	2800	940	1350			根据要求
05912-010102	6°	97°	176°	19°	59°	250	2500	4500	1500	2800			根据要求
05912-012102	11°	88°	164°	24°	60°	280	3000	5500	1400	2800			根据要求

	3 2 5	M6x35 M8x45 M10x55 M12x70	14 21 32	29 39 50 53	7 9 8 10,5	12 19 27 -	- 3,5	10,2 14,1	5,2 7,1	17,5 20,6 25,5 28	12,5 15,6 18,5 21	53,4 51,1 56,5	37,6 49 62,3 69,8	5,5 6,5 13 9	5,5 6,8 9 8,8	175,7 207,6 254 272,1	86,5 107 153 173,5	53 62 95 113,5				Reset
订货号	安装孔	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	L	L1	CAD	配件	价格	订购
05912-006102	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53			根据要求
05912-008102	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62			根据要求
05912-010102	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	56,5	62,3	13	9	254	153	95			根据要求
05912-012102	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	56,5	69,8	9	8,8	272,1	173,5	113,5			根据要求
