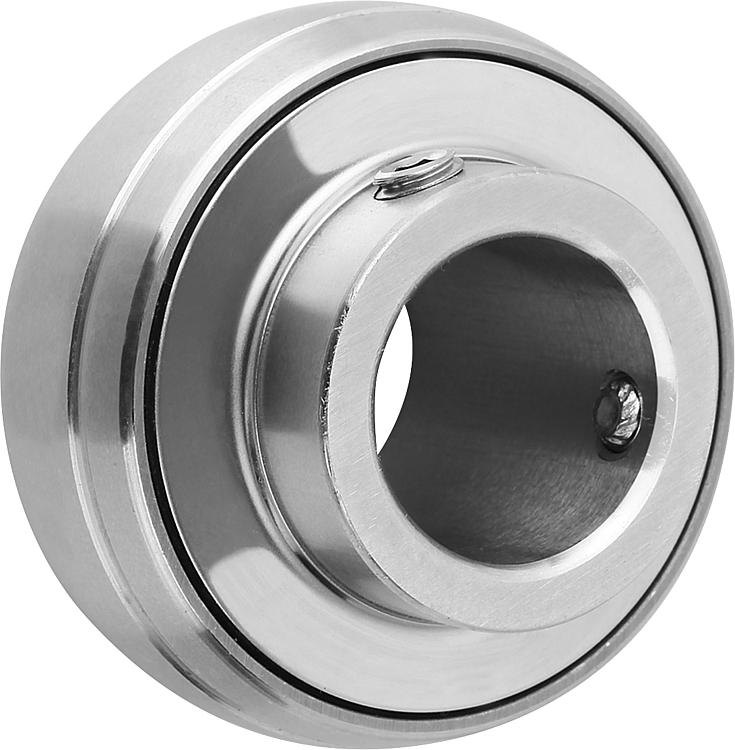

        不锈钢制 MUC 嵌入轴承

商品描述/产品说明

产品说明材料：

不锈钢 1.4125。
橡胶 NBR 制密封件。

规格：两侧密封且带球形外环。
可重新润滑。提示：嵌入轴承在其内部结构中对应 6200 和 6300 系列标准向心球轴承。但其具有可更轻易地固定在轴上的加宽内环。内环为正公差。使用具有 h 公差过渡或滑配合的轴可实现这种效果。通过 2 个位移 120° 的螺纹销将轴固定在内环上。

嵌入轴承通过合适的终生润滑滚动轴承润滑脂实现安装准备就绪。正常使用时无需重新润滑。温度范围：-15 °C 至 +100 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 24248 不锈钢制 MUC 嵌入轴承

254 kB

图纸

商品选择/筛选

	MUC 204 MUC 205 MUC 206 MUC 207 MUC 208 MUC 209 MUC 210	20 25 30 35 40 45 50	18,3 19,8 22,2 25,4 30,2 32,6	12,7 14,3 15,9 17,5 19	4,8 5 7 8 10	3,7 3,9 5 5,7 6,2 6,4 6,5	29 34 40,5 48 53 57,3 63	47 52 62 72 80 85 90	31 34,1 38,1 42,9 49,2 51,6	17 19 20 21 22 24	M6x0,75 M8x1 M10x1,25	9,88 7,36 14,97 19,75 22,71 24,36 26,98	6,2 6,98 10,04 13,67 15,94 17,71 19,84				Reset
订货号	轴承	D	A	A1	A2	A3	D1	D2	L1	L2	埋头螺栓	额定负载动态 kN	额定负载静态 kN	CAD	配件	价格	订购
24248-20204	MUC 204	20	18,3	12,7	4,8	3,7	29	47	31	17	M6x0,75	9,88	6,2			根据要求
24248-25205	MUC 205	25	19,8	14,3	5	3,9	34	52	34,1	17	M6x0,75	7,36	6,98			根据要求
24248-30206	MUC 206	30	22,2	15,9	5	5	40,5	62	38,1	19	M6x0,75	14,97	10,04			根据要求
24248-35207	MUC 207	35	25,4	17,5	7	5,7	48	72	42,9	20	M8x1	19,75	13,67			根据要求
24248-40208	MUC 208	40	30,2	19	8	6,2	53	80	49,2	21	M8x1	22,71	15,94			根据要求
24248-45209	MUC 209	45	30,2	19	8	6,4	57,3	85	49,2	22	M8x1	24,36	17,71			根据要求
24248-50210	MUC 210	50	32,6	19	10	6,5	63	90	51,6	24	M10x1,25	26,98	19,84			根据要求
