22252单排链轮 3/8" x 7/32" DIN ISO 606 |
返回 |
|
|

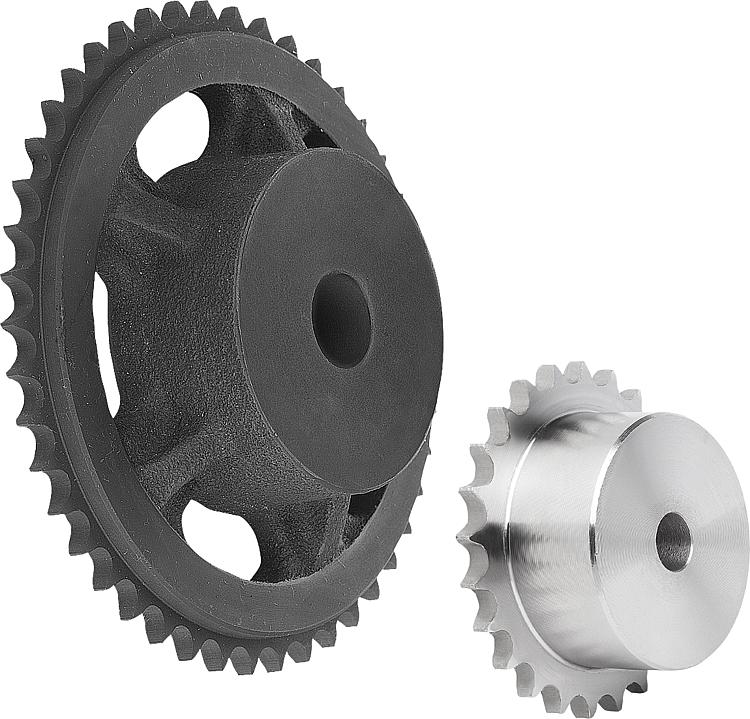

产品说明材料：钢制 C45。
38 个以上的灰口铸铁 GG22 轮齿。规格：亮色，未经硬化处理。提示：滚子链条链轮，带单侧轮毂， 符合 DIN ISO 606。
链轮有定心孔或经过预钻孔。（可能因制造技术而异）。因此，表中给出的尺寸 D3 max. 是提供链轮的最大孔值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | -
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 45
- 57
- 76
- 95
- 114
| -
- 28,6
- 31,5
- 34,5
- 37,5
- 40,5
- 43,5
- 46,5
- 49,5
- 52,5
- 55,5
- 58,6
- 61,6
- 64,6
- 67,6
- 70,6
- 73,7
- 76,7
- 79,7
- 82,7
- 85,7
- 88,8
- 91,8
- 94,8
- 97,9
- 100,9
- 103,9
- 106,9
- 110
- 113
- 116
- 119
- 141,1
- 177,5
- 235,1
- 292,7
- 350,3
| -
- 24,89
- 27,85
- 30,82
- 33,8
- 36,8
- 39,8
- 42,8
- 45,81
- 48,82
- 51,83
- 54,85
- 57,87
- 60,89
- 63,91
- 66,93
- 69,95
- 72,97
- 76
- 79,02
- 82,04
- 85,07
- 88,09
- 91,12
- 94,15
- 97,17
- 100,2
- 103,23
- 106,26
- 109,29
- 112,32
- 115,34
- 136,54
- 172,91
- 230,49
- 288,08
- 345,68
| -
- 15
- 18
- 20
- 22
- 25
- 28
- 31
- 34
- 37
- 40
- 43
- 45
- 46
- 48
- 50
- 52
- 54
- 57
- 60
- 65
- 70
- 80
| | | | | | | | | Reset |
|---|

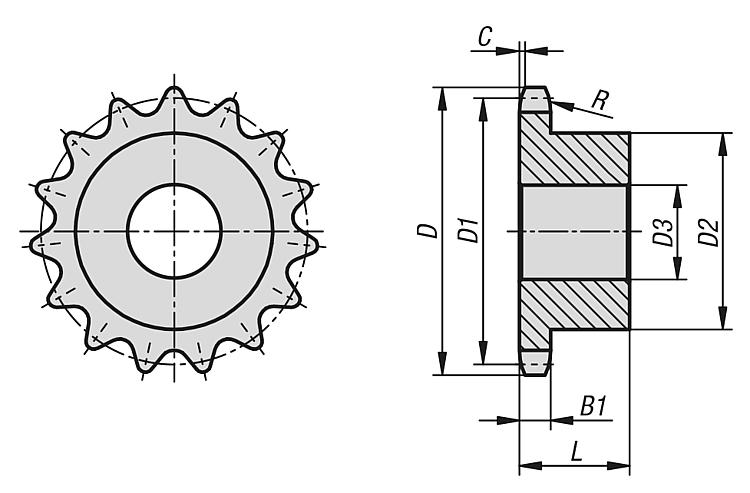

订货号
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D2 | D3
max. | B1 | L | C | R | CAD | 配件 | 价格 | 订购 |
|---|
| 22252-10380732008 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 8 | 28,6 | 24,89 | 15 | 8 | 5,3 | 20 | 1 | 10 |  | | 根据要求 | | | 22252-10380732009 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 9 | 31,5 | 27,85 | 18 | 8 | 5,3 | 20 | 1 | 10 | | | 根据要求 | | | 22252-10380732010 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 10 | 34,5 | 30,82 | 20 | 8 | 5,3 | 20 | 1 | 10 | | | 根据要求 | | | 22252-10380732011 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 22 | 8 | 5,3 | 25 | 1 | 10 | | | 根据要求 | | | 22252-10380732012 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 12 | 40,5 | 36,8 | 25 | 8 | 5,3 | 25 | 1 | 10 | | | 根据要求 | | | 22252-10380732013 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 13 | 43,5 | 39,8 | 28 | 8 | 5,3 | 25 | 1 | 10 | | | 根据要求 | | | 22252-10380732014 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 14 | 46,5 | 42,8 | 31 | 8 | 5,3 | 25 | 1 | 10 | | | 根据要求 | | | 22252-10380732015 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 15 | 49,5 | 45,81 | 34 | 8 | 5,3 | 25 | 1 | 10 | | | 根据要求 | | | 22252-10380732016 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 16 | 52,5 | 48,82 | 37 | 10 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732017 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 17 | 55,5 | 51,83 | 40 | 10 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732018 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 18 | 58,6 | 54,85 | 43 | 10 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732019 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 19 | 61,6 | 57,87 | 45 | 10 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732020 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 20 | 64,6 | 60,89 | 46 | 10 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732021 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 21 | 67,6 | 63,91 | 48 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732022 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 22 | 70,6 | 66,93 | 50 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732023 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 23 | 73,7 | 69,95 | 52 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732024 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 24 | 76,7 | 72,97 | 54 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732025 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 25 | 79,7 | 76 | 57 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732026 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 26 | 82,7 | 79,02 | 60 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732027 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 27 | 85,7 | 82,04 | 60 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732028 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 28 | 88,8 | 85,07 | 60 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732029 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 29 | 91,8 | 88,09 | 60 | 12 | 5,3 | 28 | 1 | 10 | | | 根据要求 | | | 22252-10380732030 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 30 | 94,8 | 91,12 | 60 | 12 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732031 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 31 | 97,9 | 94,15 | 65 | 14 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732032 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 32 | 100,9 | 97,17 | 65 | 14 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732033 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 33 | 103,9 | 100,2 | 65 | 14 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732034 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 34 | 106,9 | 103,23 | 65 | 14 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732035 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 35 | 110 | 106,26 | 65 | 14 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732036 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 36 | 113 | 109,29 | 70 | 16 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732037 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 37 | 116 | 112,32 | 70 | 16 | 5,3 | 30 | 1 | 10 | | | 根据要求 | | | 22252-10380732038 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 38 | 119 | 115,34 | 70 | 20 | 5,3 | 32 | 1 | 10 | | | 根据要求 | | | 22252-10380732045 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 45 | 141,1 | 136,54 | 70 | 20 | 5,3 | 32 | 1 | 10 | | | 根据要求 | | | 22252-10380732057 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 57 | 177,5 | 172,91 | 70 | 20 | 5,3 | 32 | 1 | 10 | | | 根据要求 | | | 22252-10380732076 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 76 | 235,1 | 230,49 | 70 | 20 | 5,3 | 35 | 1 | 10 | | | 根据要求 | | | 22252-10380732095 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 95 | 292,7 | 288,08 | 80 | 20 | 5,3 | 40 | 1 | 10 | | | 根据要求 | | | 22252-10380732114 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 114 | 350,3 | 345,68 | 80 | 20 | 5,3 | 40 | 1 | 10 | | | 根据要求 | |
|
|
