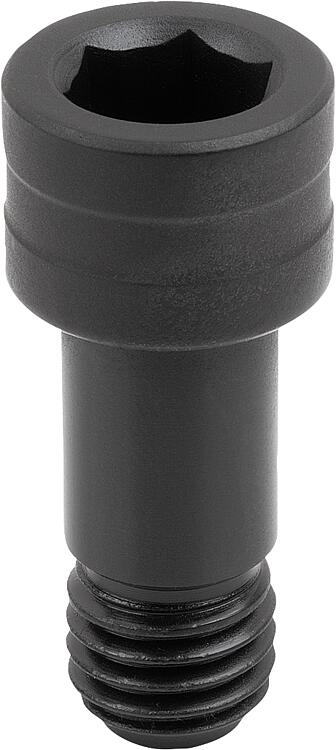

42213UNILOCK 5 轴轴肩螺栓，适用于固定工件，系统尺寸 80 mm |
返回 |
|
|
产品说明材料：调制钢。规格：表面经硬化和氧化处理。

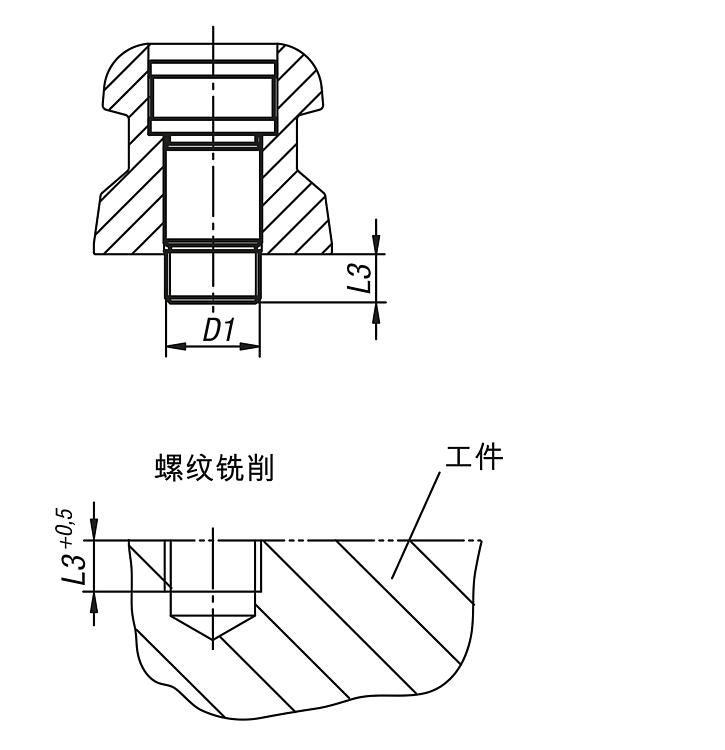

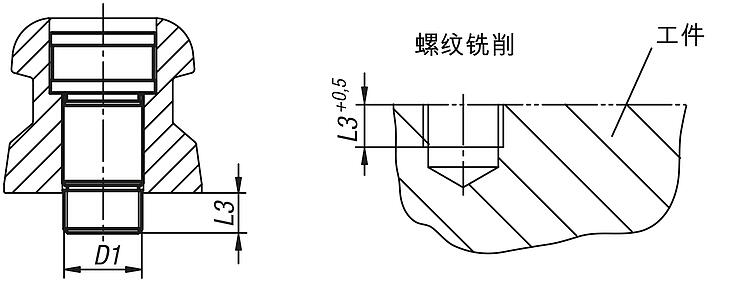

精密尺寸磨削处理。提示：用于固定工件的 UNILOCK 5 轴轴肩螺栓适用于夹紧和定位工件。通过固定工件的夹紧销可将该轴肩螺栓直接拧紧到工件上并放到基本模块或结构模块上。螺纹用于固定以及定位工件。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | | | | | | | | Reset |
|---|

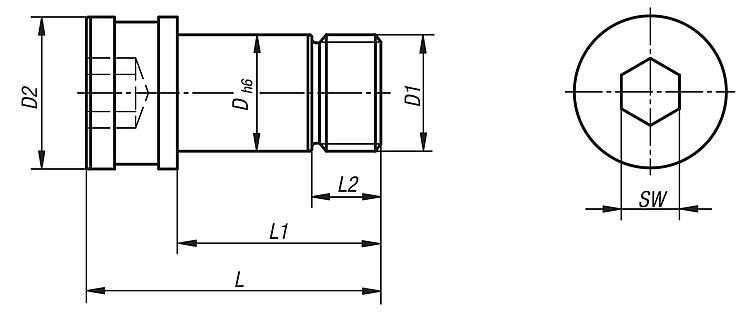

| 订货号 | D
| D1 | D2 | L | L1 | L2 | L3 | L4 | SW | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 42213-16101040 | 16 | M10x1,5 | 20,9 | 40,5 | 28 | 8,5 | 7 | - | 8 | 47 |  | | 根据要求 | | | 42213-16121040 | 16 | M12x1,75 | 20,9 | 40,5 | 28 | 9,5 | 8 | - | 10 | 63 | | | 根据要求 | | | 42213-16121049 | 16 | M12x1,75 | 20,9 | 50 | 37,5 | 18 | 17,5 | - | 10 | 75 | | | 根据要求 | | | 42213-16161055 | 16 | M16x2 | 20,9 | 58,5 | 43,5 | 24 | 23,5 | - | 10 | 100 | | | 根据要求 | |
|
|
