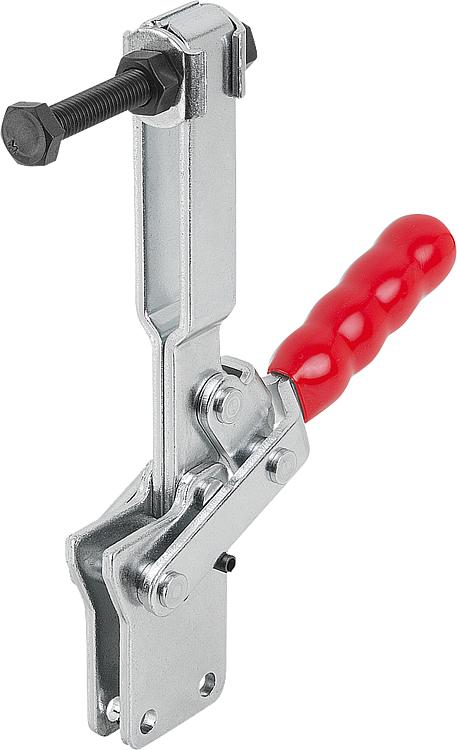

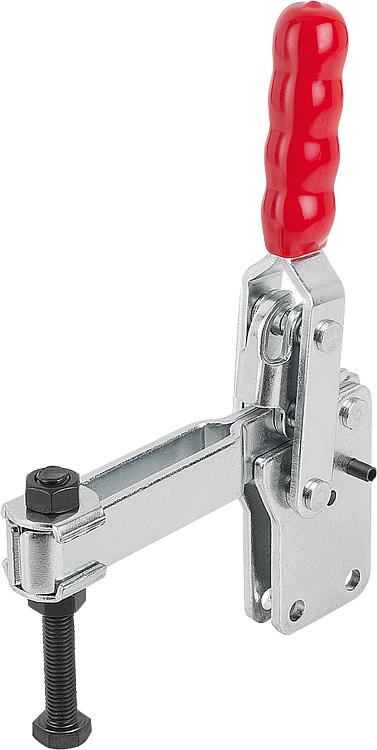

垂直压紧式快速夹钳，带直底座和可调压杆
 05700-15

垂直压紧式快速夹钳，带直底座和可调压杆

 返回

商品描述/产品说明
产品说明材料：钢制。规格：钢制镀锌。
耐油塑料手柄。提示：05700-15-02400 规格随供有一个氯丁橡胶压垫。附件：05240
05241
05260
05885-01
05887-01
05888
05280
05891-01特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 05700-15 垂直压紧式快速夹钳，带直底座和可调压杆 277 kB

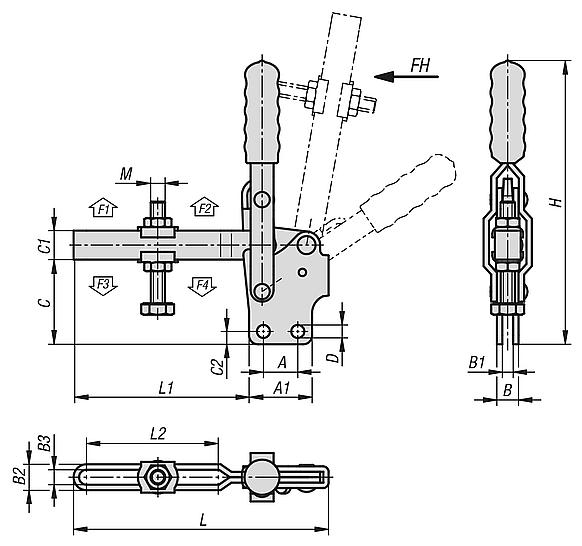

图纸

垂直压紧式快速夹钳，带直底座和可调压杆

商品选择/筛选


  •
  • 100°
  • 90°

  •
  • 56°
  • 70°
  • 50°

  •
  • 150
  • 250
  • 280

  •
  • 1200
  • 3200
  • 3000

  •
  • 2400
  • 7000
  • 8000

  •
  • 800
  • 1400
  • 1800

  •
  • 1600
  • 3000
  • 3900

Reset
订货号压把转角把手转角把手施力
FH
N		夹持力
F1
N		夹持力
F2
N		夹紧力
F3
N		夹紧力
F4
N		CAD配件价格订购
05700-15-02400100°56°150120024008001600  根据要求
05700-15-0700090°70°2503200700014003000  根据要求
05700-15-08000100°50°2803000800018003900  根据要求


  •
  • 19
  • 32
  • 50,8

  •
  • 34,9
  • 53
  • 76,2

  •
  • 12
  • 20

  •
  • 6
  • 10

  •
  • 14,3
  • 22,7
  • 26,5

  •
  • 8,3
  • 12,7
  • 16,5

  •
  • 46,8
  • 70,4
  • 113,5

  •
  • 16
  • 25
  • 31,8

  •
  • 7,1
  • 9,5
  • 12,7

  •
  • 7,2
  • 8,7
  • 12,3

  •
  • 156
  • 245
  • 335

  •
  • 141
  • 177
  • 229,2

  •
  • 97
  • 124
  • 153

  •
  • 73,2
  • 90
  • 105

  •
  • M8x63
  • M12x100
  • M16x150

Reset
订货号A

A1BB1B2B3CC1C2D

HLL1L2MCAD配件价格订购
05700-15-024001934,912614,38,346,8167,17,21561419773,2M8x63  根据要求
05700-15-070003253201022,712,770,4259,58,724517712490M12x100  根据要求
05700-15-0800050,876,2201026,516,5113,531,812,712,3335229,2153105M16x150  根据要求
