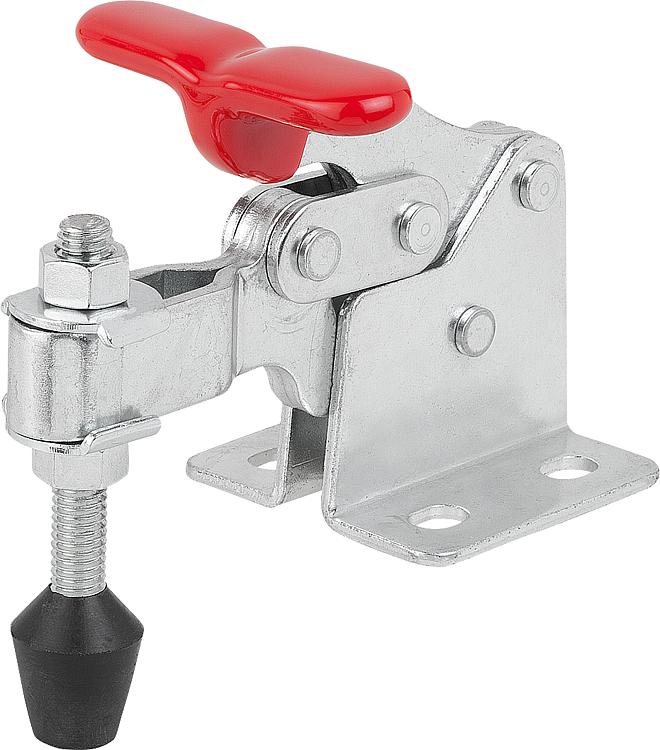

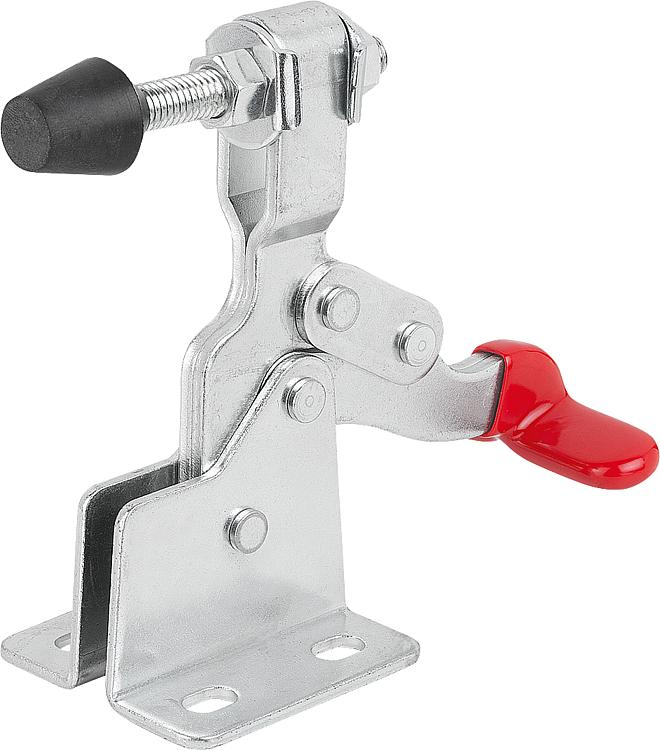

05715-05垂直压紧式快速夹钳，带平底座和可调压杆 |
返回 |
|
|
产品说明材料：钢或不锈钢规格：钢制镀锌。

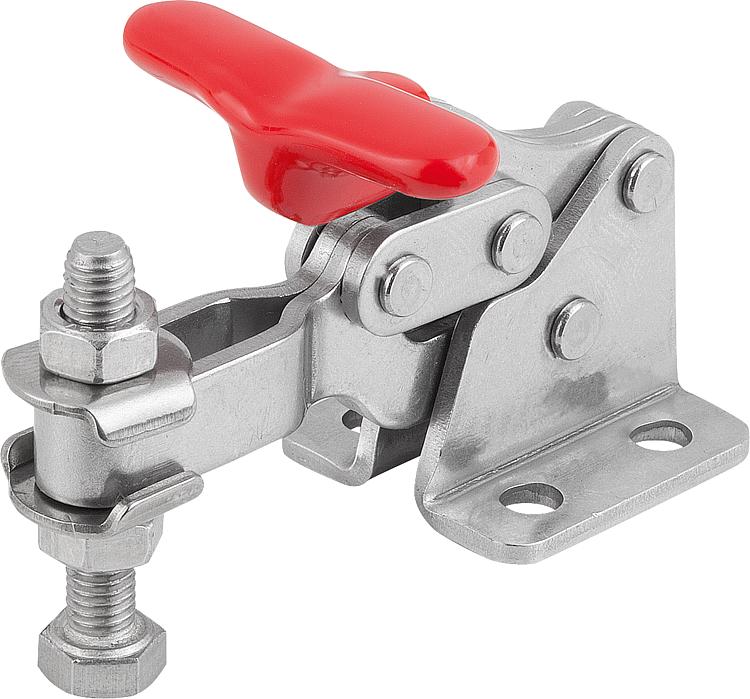

光亮不锈钢。
耐油塑料手柄。提示：05715-05-011200 和 05715-05-023400 规格随供有一个氯丁橡胶压垫。附件：05240
05241
05260
05885-01
05887-01
05888
05280
05891-01特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 主体
材料 | 安装孔 | 压把转角 | 把手转角 | 把手施力
FH
N | 夹持力
F1
N | 夹持力
F2
N | 夹紧力
F3
N | 夹紧力
F4
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05715-05-011200 | 钢制 | 1 | 90° | 170° | 50 | 800 | 1200 | 500 | 700 |  | | 根据要求 | | | 05715-05-023400 | 钢制 | 4 | 90° | 170° | 200 | 1400 | 3400 | 800 | 1800 | | | 根据要求 | | | 05715-05-111200 | 不锈钢 | 1 | 90° | 170° | 50 | 800 | 1200 | 500 | 700 | | | 根据要求 | |

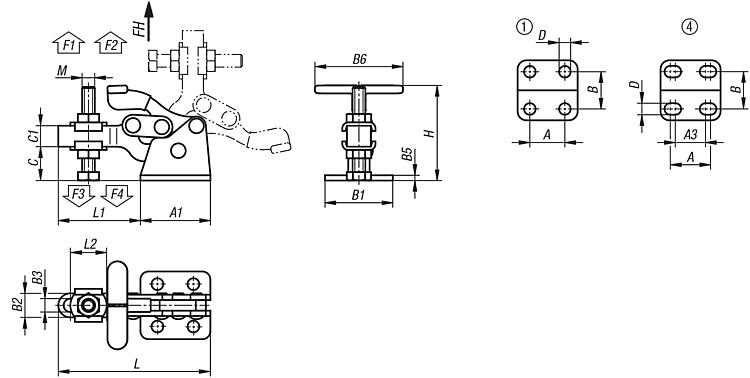

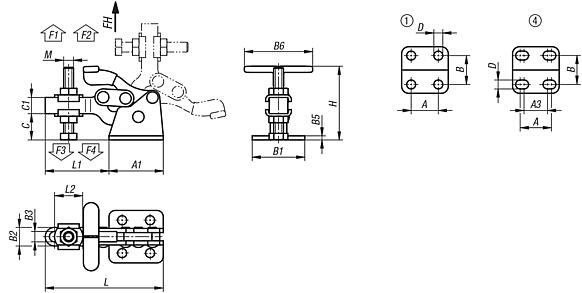

| 订货号 | 主体
材料 | A
| A1 | A3 | B | B1 | B2 | B3 | B5 | B6 | C | C1 | D
| H | L | L1 | L2 | M | CAD | 配件 | 价格 | 订购 |
|---|
| 05715-05-011200 | 钢制 | 13,5 | 26,2 | - | 15,9 | 25,4 | 9 | 5 | 2 | 34 | 12,7 | 7,9 | 4,4 | 36 | 57 | 30,8 | 12,7 | M5x37 | | | 根据要求 | | | 05715-05-023400 | 钢制 | 39 | 64,3 | 31 | 38,1 | 62,7 | 18,3 | 10,3 | 3 | 70 | 33,3 | 19 | 7,9 | 91 | 131,8 | 67,5 | 28 | M10x80 | | | 根据要求 | | | 05715-05-111200 | 不锈钢 | 13,5 | 26,2 | - | 15,9 | 25,4 | 9 | 5 | 2 | 34 | 12,7 | 7,9 | 4,4 | 36 | 57 | 30,8 | 12,7 | M5x30 | | | 根据要求 | |
|
|
