        垂直压紧式快速夹钳，带平底座和可调压杆

商品描述/产品说明

产品说明材料：钢或不锈钢规格：钢制镀锌。
光亮不锈钢。
耐油塑料手柄。提示：05715-10-001000, 05715-10-101000, 05715-10-001800, 05715-10-.010001, 05715-10-001600, 05715-10-101600, 05715-10-002400 和 05715-10-004000 规格随供有一个氯丁橡胶压垫。附件：05240
05241
05260
05885-01
05887-01
05888
05280
05891-01
05880-01
05899特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05715-10 垂直压紧式快速夹钳，带平底座和可调压杆

372 kB

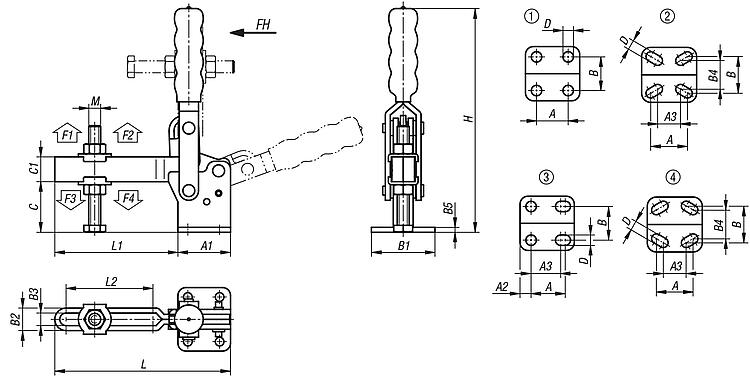

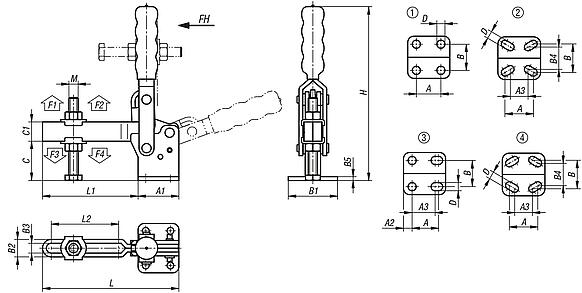

图纸

商品选择/筛选

	钢制不锈钢	1 2 4 3	120° 95° 96° 108° 100° 90° 112° 106°	85° 60° 69° 75° 70° 56° 61° 67° 50°	50 100 150 250 280	700 800 1200 1000 2000 3200 1800 3000	1000 1800 1600 2000 2400 2600 4000 7000 3600 8000	500 600 800 900 1400 1800	700 1200 800 1000 1600 3000 1800 3900				Reset
订货号	主体材料	安装孔	压把转角	把手转角	把手施力 FH N	夹持力 F1 N	夹持力 F2 N	夹紧力 F3 N	夹紧力 F4 N	CAD	配件	价格	订购
05715-10-001000	钢制	1	120°	85°	50	700	1000	500	700			根据要求
05715-10-001800	钢制	1	95°	60°	100	800	1800	600	1200			根据要求
05715-10-010001	钢制	2	96°	69°	50	700	1000	500	800			根据要求
05715-10-001600	钢制	1	95°	75°	100	1200	1600	800	1000			根据要求
05715-10-002000	钢制	4	108°	70°	100	1000	2000	900	1200			根据要求
05715-10-002400	钢制	1	100°	56°	150	1200	2400	800	1600			根据要求
05715-10-002600	钢制	1	90°	70°	150	1000	2600	800	1600			根据要求
05715-10-004000	钢制	1	112°	61°	250	2000	4000	1400	3000			根据要求
05715-10-040001	钢制	1	90°	70°	250	2000	4000	1400	3000			根据要求
05715-10-007000	钢制	1	90°	70°	250	3200	7000	1400	3000			根据要求
05715-10-003600	钢制	3	106°	67°	100	1800	3600	900	1800			根据要求
05715-10-008000	钢制	1	100°	50°	280	3000	8000	1800	3900			根据要求
05715-10-101000	不锈钢	1	120°	85°	50	700	1000	500	700			根据要求
05715-10-101800	不锈钢	1	95°	60°	100	800	1800	600	1200			根据要求
05715-10-101600	不锈钢	1	95°	75°	100	1200	1600	800	1000			根据要求
05715-10-102600	不锈钢	1	90°	70°	150	1000	2600	800	1600			根据要求
05715-10-102400	不锈钢	1	100°	56°	150	1200	2400	800	1600			根据要求
05715-10-104000	不锈钢	1	112°	61°	250	2000	4000	1400	3000			根据要求

	钢制不锈钢	16 12,7 19 31,8 32 25 50,8	26 25,4 29 27 35 34,9 49,2 50 53 43 76,2	- 9	- 14 12,7 19	24 27 26,8 31,8 32 45,3 45 33,7 69,8	34 39,7 37,8 42 46 47 64,3 64 51,2 95,2	9,5 13 10 12,2 11 14,3 14,9 19 18,6 22,7 14,8 26,5	5,5 7 5 6,2 6 8,3 8,9 11 10,6 12,7 8,8 16,5	- 17,5 25	2 3 2,5 4 5 8	16 22,7 22 23 29 31,8 32 44 42 51 35 82,1	9 9,5 10 11 13 16 17,5 19 22 25 31,8	4,4 5,2 4,8 5,5 7,2 7,1 8,7 8,3 8 12,3	88 104 97 125 135 141 178 206 220,4 226 197 303	57 64,7 67 70 79 117,2 110,2 139,5 142,8 177 143 229,2	31 33,7 38 43 44 73,2 75,2 90,3 92,8 124 100 153	16,6 19,9 27,9 24,9 32,9 49,4 50,1 63,5 62,2 90 70 105	M5x35 M6x44 M6x50 M8x63 M8x60 M10x85 M10x80 M12x100 M16x150 M6x40				Reset
订货号	主体材料	A	A1	A2	A3	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	CAD	配件	价格	订购
05715-10-001000	钢制	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35			根据要求
05715-10-001800	钢制	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x44			根据要求
05715-10-010001	钢制	16	29	-	14	24	34	10	5	17,5	2,5	22	10	4,8	97	67	38	27,9	M5x35			根据要求
05715-10-001600	钢制	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50			根据要求
05715-10-002000	钢制	19	35	-	12,7	27	42	11	6	25	3	29	13	5,5	135	79	44	32,9	M6x50			根据要求
05715-10-002400	钢制	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x63			根据要求
05715-10-002600	钢制	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60			根据要求
05715-10-004000	钢制	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x85			根据要求
05715-10-040001	钢制	32	50	-	-	45	64	18,6	10,6	-	4	42	22	8,3	220,4	142,8	92,8	62,2	M10x80			根据要求
05715-10-007000	钢制	32	53	-	-	45	64	22,7	12,7	-	5	51	25	8,7	226	177	124	90	M12x100			根据要求
05715-10-003600	钢制	25	43	9	19	33,7	51,2	14,8	8,8	-	3	35	19	8	197	143	100	70	M8x60			根据要求
05715-10-008000	钢制	50,8	76,2	-	-	69,8	95,2	26,5	16,5	-	8	82,1	31,8	12,3	303	229,2	153	105	M16x150			根据要求
05715-10-101000	不锈钢	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35			根据要求
05715-10-101800	不锈钢	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x40			根据要求
05715-10-101600	不锈钢	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50			根据要求
05715-10-102600	不锈钢	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60			根据要求
05715-10-102400	不锈钢	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x60			根据要求
05715-10-104000	不锈钢	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x80			根据要求
