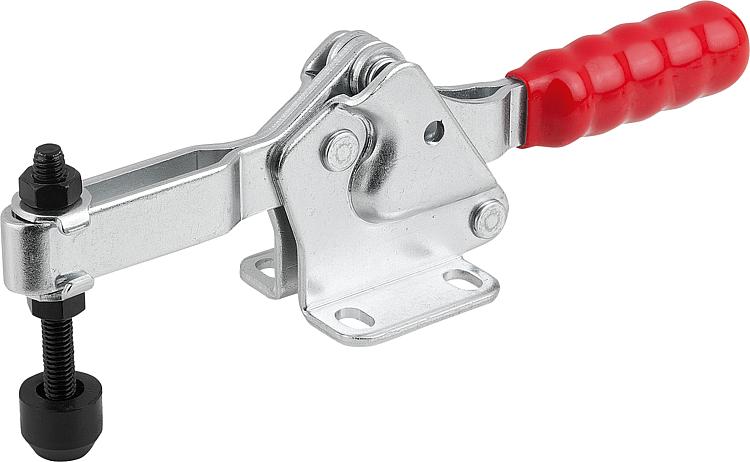

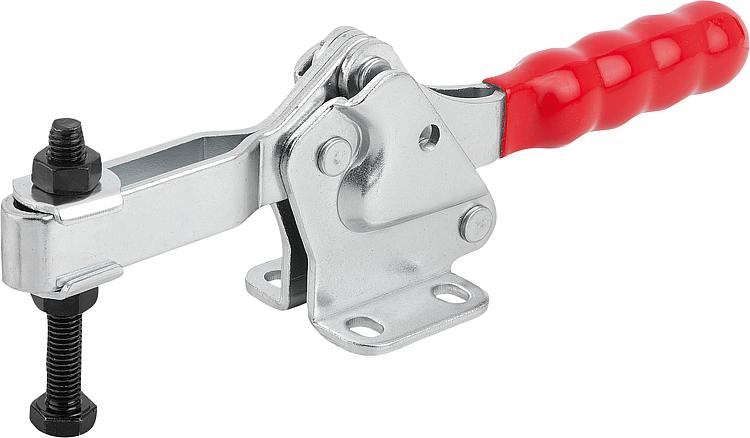

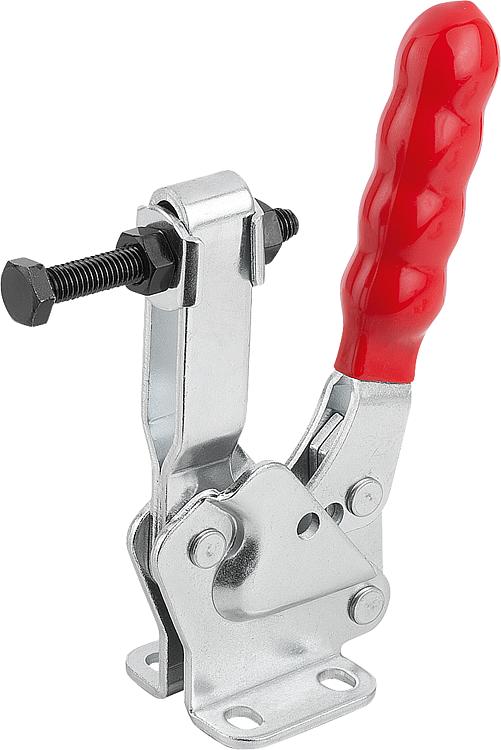

水平压紧式快速夹钳，带平底座和可调压杆
 05775-03

水平压紧式快速夹钳，带平底座和可调压杆

 返回

商品描述/产品说明
产品说明材料：钢或不锈钢规格：钢制镀锌。
光亮不锈钢。
耐油塑料手柄。提示：05775-03-02500 和 05775-03-12500 规格随供有一个氯丁橡胶压垫。附件：05240
05241
05260
05885
05885-01
05886
05587
05887-01
05888
05280
05891-01
05880-01特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 05775-03 水平压紧式快速夹钳，带平底座和可调压杆 448 kB

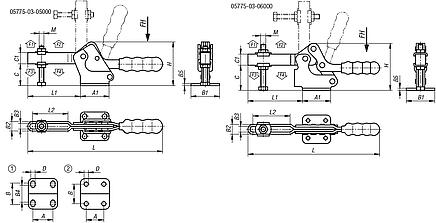

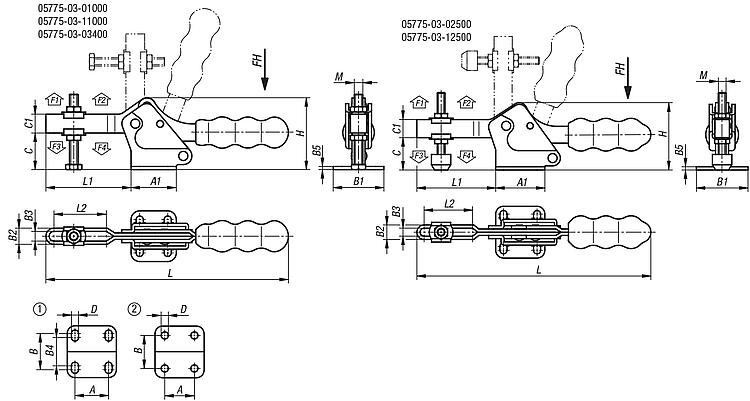

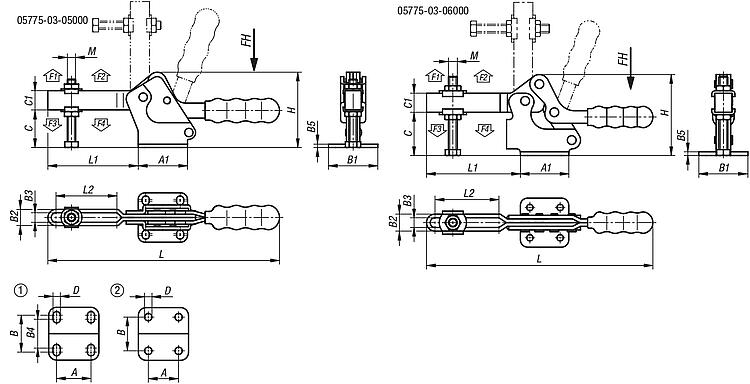

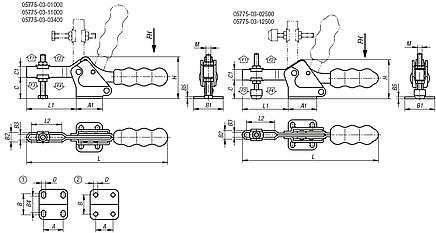

图纸

水平压紧式快速夹钳，带平底座和可调压杆
水平压紧式快速夹钳，带平底座和可调压杆

商品选择/筛选


  •
  • 钢制
  • 不锈钢

  •
  • 2
  • 1

  •
  • 96°
  • 93°
  • 90°
  • 94°

  •
  • 78°
  • 76°
  • 72°
  • 80°

  •
  • 80
  • 150
  • 200
  • 250

  •
  • 500
  • 1200
  • 1400
  • 2200
  • 3000

  •
  • 1000
  • 2500
  • 3400
  • 5000
  • 6000

  •
  • 250
  • 400
  • 800
  • 1100
  • 1200

  •
  • 500
  • 1000
  • 1900
  • 3000
  • 3200

Reset
订货号主体
材料		安装孔压把转角把手转角把手施力
FH
N		夹持力
F1
N		夹持力
F2
N		夹紧力
F3
N		夹紧力
F4
N		CAD配件价格订购
05775-03-01000钢制296°78°805001000250500  根据要求
05775-03-02500钢制193°76°150120025004001000  根据要求
05775-03-03400钢制190°72°200140034008001900  根据要求
05775-03-05000钢制190°72°2502200500011003000  根据要求
05775-03-06000钢制294°80°2503000600012003200  根据要求
05775-03-11000不锈钢296°78°805001000250500  根据要求
05775-03-12500不锈钢193°76°150120025004001000  根据要求


  •
  • 钢制
  • 不锈钢

  •
  • 13,5
  • 26
  • 41,2

  •
  • 25
  • 38
  • 42
  • 59
  • 66

  •
  • 16,8
  • 28
  • 31
  • 43
  • 41,3

  •
  • 27
  • 40
  • 47
  • 59
  • 67

  •
  • 9,3
  • 11,2
  • 15
  • 19,4
  • 23,2

  •
  • 5,3
  • 6,2
  • 9
  • 11,4
  • 13,2

  •
  • -
  • 22
  • 26
  • 39

  •
  • 2
  • 2,5
  • 3
  • 4
  • 5

  •
  • 19
  • 25
  • 34
  • 45
  • 59

  •
  • 9,5
  • 14
  • 17,5
  • 23
  • 26

  •
  • 5,2
  • 5,5
  • 6,6
  • 8,7

  •
  • 38,5
  • 52,1
  • 66,5
  • 90,1
  • 110,4

  •
  • 112
  • 173
  • 225
  • 277
  • 308

  •
  • 37
  • 61
  • 79
  • 108
  • 128

  •
  • 22,8
  • 37,5
  • 48,6
  • 72,9
  • 87,2

  •
  • M5x40
  • M6x50
  • M8x60
  • M10x80
  • M12x100

Reset
订货号主体
材料		A

A1BB1B2B3B4B5CC1D

HLL1L2MCAD配件价格订购
05775-03-01000钢制13,52516,8279,35,3-2199,55,238,51123722,8M5x40  根据要求
05775-03-02500钢制2638284011,26,2222,525145,552,11736137,5M6x50  根据要求
05775-03-03400钢制264231471592633417,56,666,52257948,6M8x60  根据要求
05775-03-05000钢制41,259435919,411,439445238,790,127710872,9M10x80  根据要求
05775-03-06000钢制41,26641,36723,213,2-559268,7110,430812887,2M12x100  根据要求
05775-03-11000不锈钢13,52516,8279,35,3-2199,55,238,51123722,8M5x40  根据要求
05775-03-12500不锈钢2638284011,26,2222,525145,552,11736137,5M6x50  根据要求
