水平压紧式快速夹钳，带直底座和全压把

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 快速夹钳

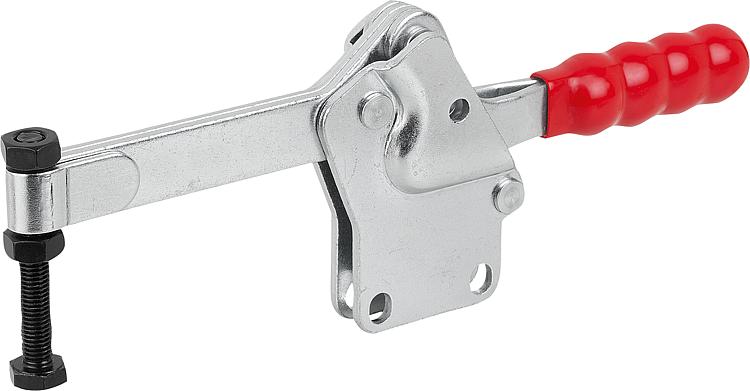

        水平压紧式快速夹钳，带直底座和全压把

商品描述/产品说明

产品说明材料：钢制。规格：钢制镀锌。
耐油塑料手柄。提示：可焊接的主轴卡圈.附件：05240
05241
05260
05885-01
05887-01
05888
05280特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05790-01 水平压紧式快速夹钳，带直底座和全压把

280 kB

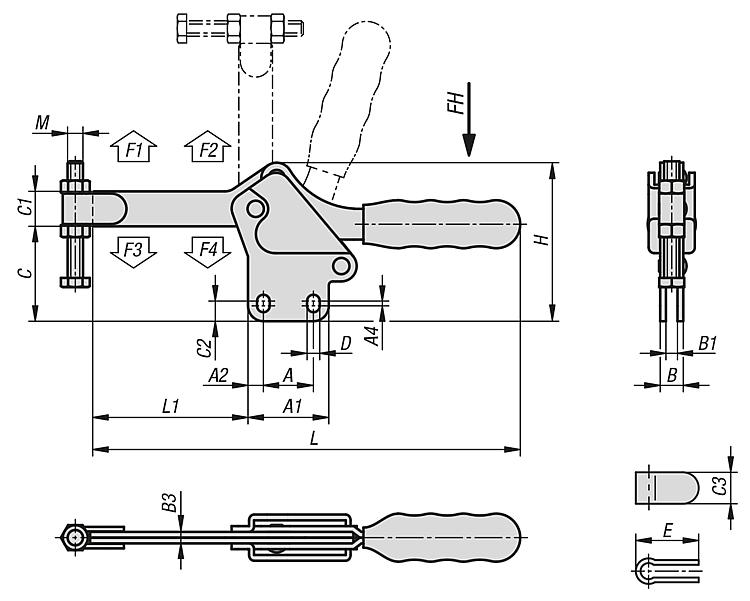

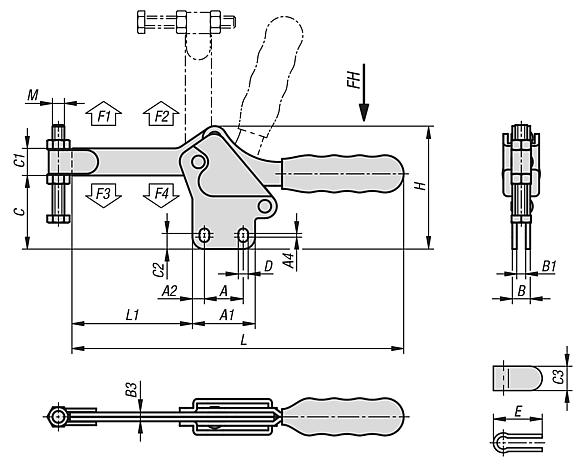

图纸

商品选择/筛选

订货号	压把转角	把手转角	把手施力 FH N	夹持力 F1 N	夹持力 F2 N	夹紧力 F3 N	夹紧力 F4 N	CAD	配件	价格	订购
05790-01-03400	90°	72°	200	1400	3400	800	1900			根据要求
05790-01-05400	94°	76°	250	2400	5400	1100	3000			根据要求

订货号	A	A1	A2	A4	B	B1	B3	C	C1	C2	C3	D	E	H	L	L1	M	CAD	配件	价格	订购
05790-01-03400	26	42	8	2,5	12	6	6	49,7	17,5	10,5	16	6,6	31	82,5	224	82	M8x60			根据要求
05790-01-05400	41,2	59	9	2	16	8	8	63,8	23	10	20	8,7	40	109	280	111	M10x80			根据要求
