水平压紧式快速夹钳，带平底座和固定压杆

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 快速夹钳

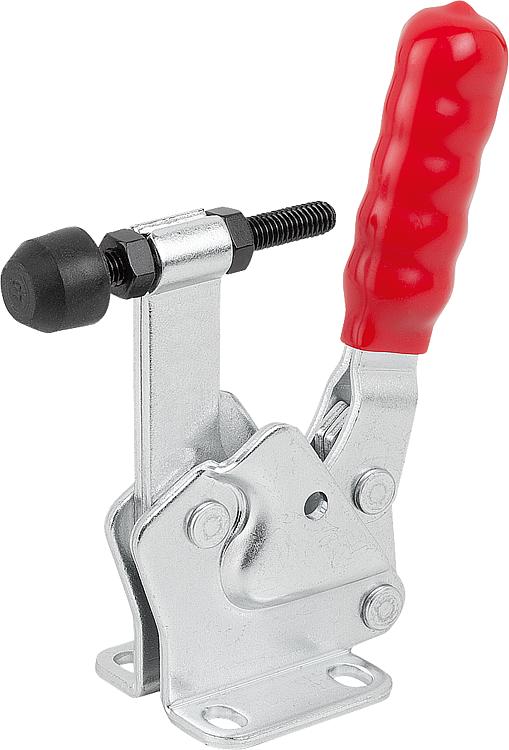

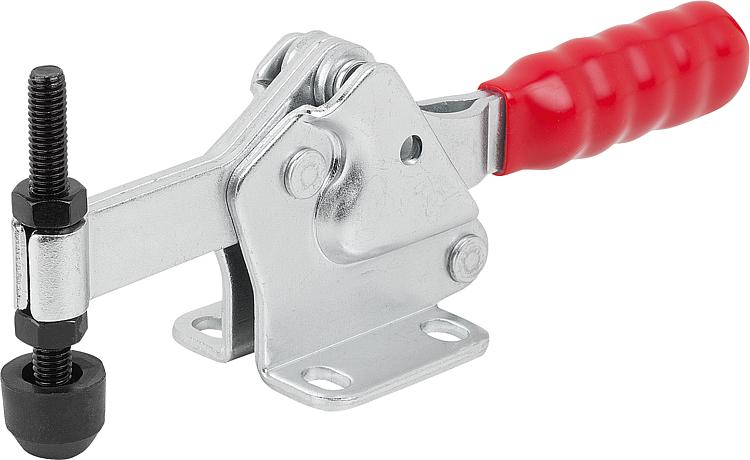

        水平压紧式快速夹钳，带平底座和固定压杆

商品描述/产品说明

产品说明材料：钢制。规格：镀锌和钝化处理。
压杆及螺母经磷化处理。
耐油塑料手柄。提示：带氯丁橡胶压垫的压杆。附件：05240
05241
05885-01
05887-01
05888
05280
05880-01特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05800-01 水平压紧式快速夹钳，带平底座和固定压杆

282 kB

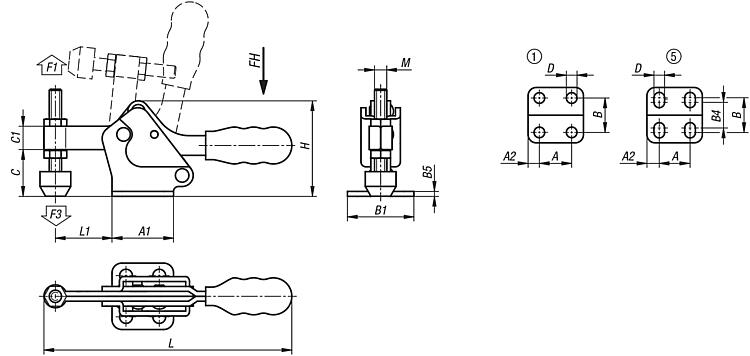

图纸

商品选择/筛选

订货号	安装孔	压把转角	把手转角	把手施力 FH N	夹持力 F1 N	夹紧力 F3 N	CAD	配件	价格	订购
05800-01-00700	1	96°	78°	50	700	300			根据要求
05800-01-01400	5	93°	76°	150	1400	600			根据要求

订货号	A	A1	A2	B	B1	B4	B5	C	C1	D	H	L	L1	M	CAD	配件	价格	订购
05800-01-00700	13,5	25	5,7	16,8	27	-	2	19	9,5	5,2	38,8	101	23	M5x35			根据要求
05800-01-01400	26	38	6	28	40	22	2,5	25	14	5,5	53	156	38	M6x50			根据要求
