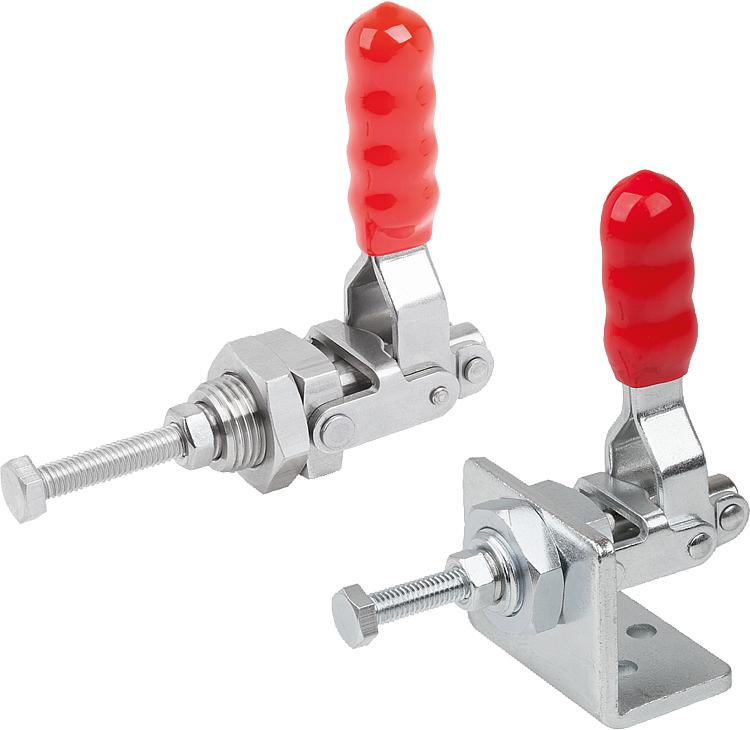

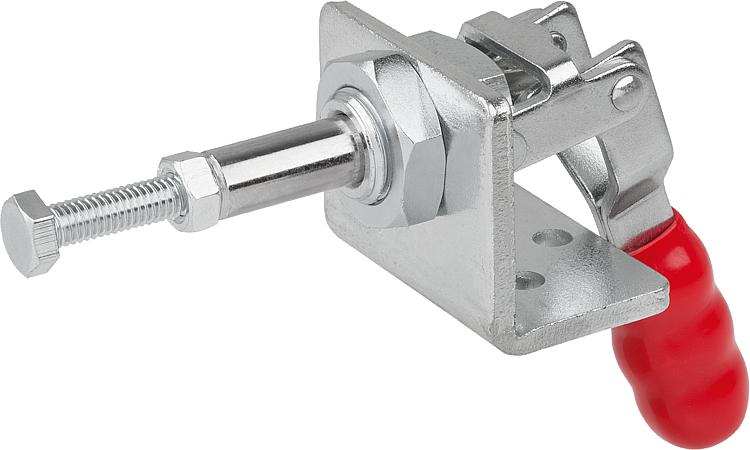

产品说明材料：钢或不锈钢规格：镀锌钢经蓝色钝化处理。

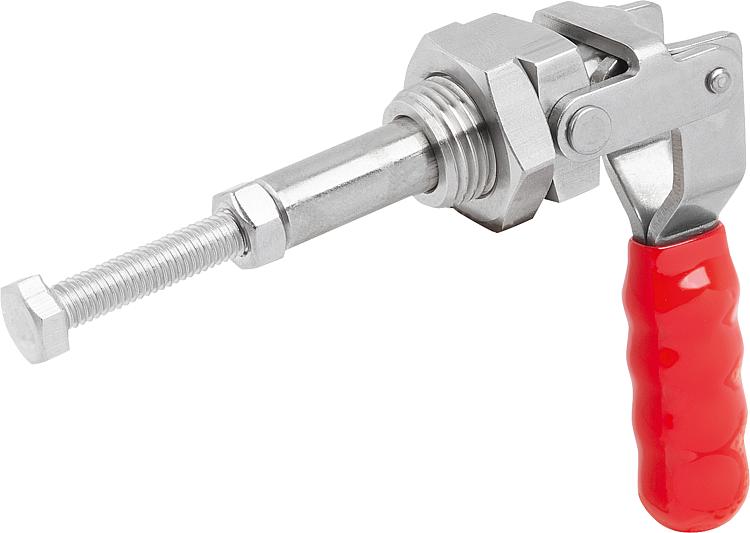

光亮不锈钢。
耐油塑料手柄提示：该夹钳可以锁定在把手拉开和闭合位置。因此，可用于拉紧或压紧。
使用随附的紧固螺母可在所需位置外安装夹钳。注意：不锈钢规格不带支架。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 主体
材料 | 类型 2 | 安装孔 | 把手转角 | 把手施力
FH
N | 夹紧力
F1
N | 夹持力
F2
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05837-01-01000 | 钢制 | 装有支架 | 1 | 189° | 40 | 500 | 1000 |  | | 根据要求 | | | 05837-01-02000 | 钢制 | 装有支架 | 2 | 186° | 60 | 1000 | 2000 | | | 根据要求 | | | 05837-01-04000 | 钢制 | 装有支架 | 3 | 181° | 100 | 2000 | 4000 | | | 根据要求 | | | 05837-01-11000 | 不锈钢 | 无支架 | - | 189° | 40 | 500 | 1000 | | | 根据要求 | | | 05837-01-12000 | 不锈钢 | 无支架 | - | 186° | 60 | 1000 | 2000 | | | 根据要求 | | | 05837-01-14000 | 不锈钢 | 无支架 | - | 181° | 100 | 2000 | 4000 | | | 根据要求 | |

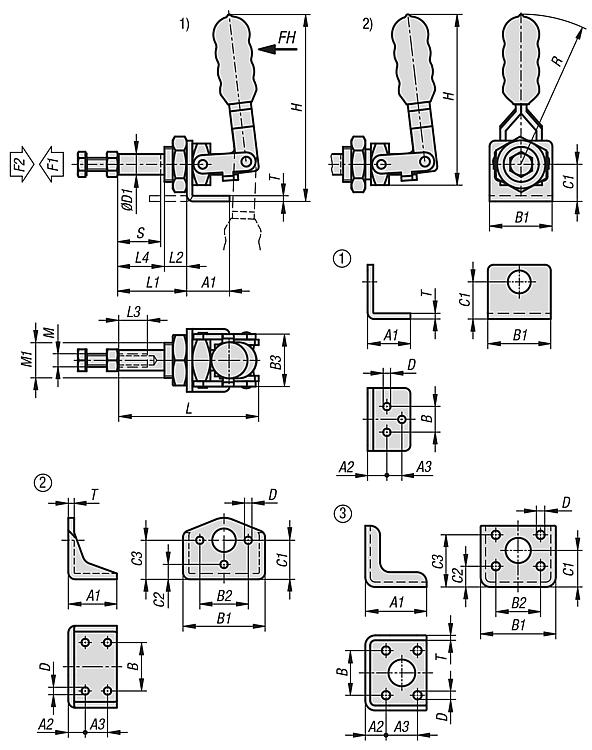

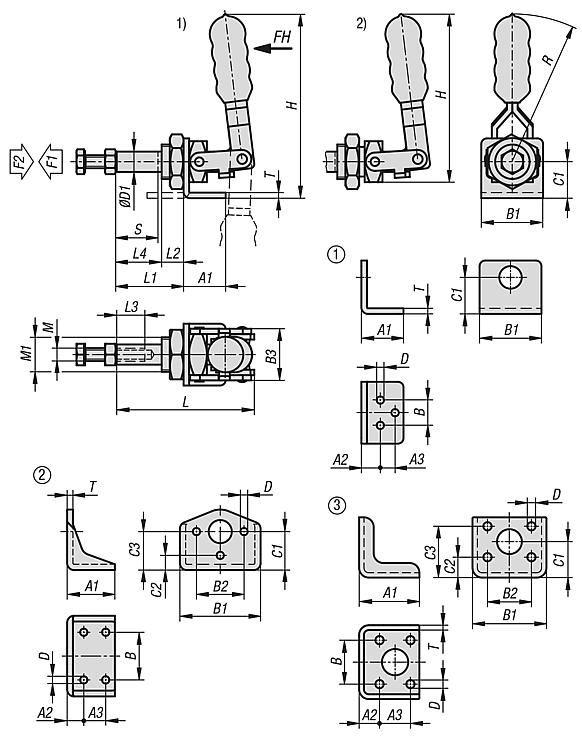

| 订货号 | 主体
材料 | A1 | A2 | A3 | B | B1 | B2 | B3 | C1 | C2 | C3 | D
| D1 | H | L | L1 | L2 | L3 | L4 | M | M1 | R | T | 行程
S | CAD | 配件 | 价格 | 订购 |
|---|
| 05837-01-01000 | 钢制 | 30 | 13,5 | 10,5 | 18 | 44 | - | 24 | 26 | - | - | 5,2 | 9,4 | 94,5 | 64,3 | 30 | 8,7 | 15,8 | 21,3 | M6 | M16x1,5 | 68,5 | 4 | 20,3 | | | 根据要求 | | | 05837-01-02000 | 钢制 | 41,3 | 14,4 | 19 | 41,3 | 69,9 | 41,3 | 28,6 | 33 | 12,7 | 33,3 | 5,6 | 10,9 | 123 | 118,7 | 41,7 | 11 | 25,4 | 40,7 | M8 | M20x1,5 | 90 | 5 | 40 | | | 根据要求 | | | 05837-01-04000 | 钢制 | 62 | 21 | 31,8 | 45,2 | 76 | 45,2 | 40 | 37 | 21 | 52,8 | 8,5 | 15,9 | 164,5 | 169,2 | 86 | 17 | 32 | 69 | M10 | M27x2 | 127 | 5 | 66,7 | | | 根据要求 | | | 05837-01-11000 | 不锈钢 | - | - | - | - | - | - | - | - | - | - | - | 9,4 | 78 | 64,3 | 34 | 12,7 | 15,8 | 21,3 | M6 | M16x1,5 | 68,5 | - | 20,3 | | | 根据要求 | | | 05837-01-12000 | 不锈钢 | - | - | - | - | - | - | - | - | - | - | - | 10,9 | 100,9 | 118,7 | 46,7 | 16 | 25,4 | 40,7 | M8 | M20x1,5 | 90 | - | 40 | | | 根据要求 | | | 05837-01-14000 | 不锈钢 | - | - | - | - | - | - | - | - | - | - | - | 15,9 | 143 | 169,2 | 91 | 22 | 32 | 69 | M10 | M27x2 | 127 | - | 66,7 | | | 根据要求 | |
|
|
