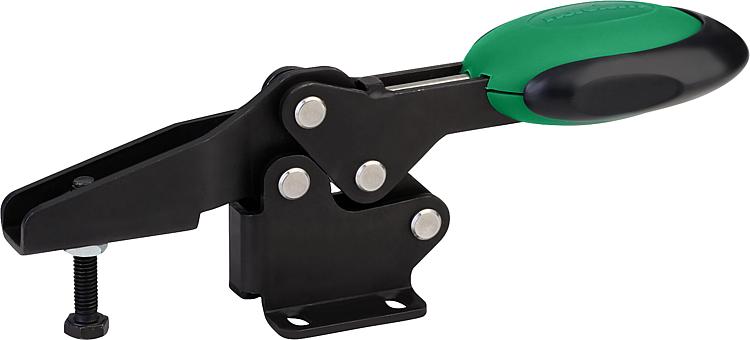

        快速夹钳带安全联锁水平压紧式·平底座·可调夹紧轴

商品描述/产品说明

产品说明材料：钢制。
聚酰胺把手。
TPE解锁支架。规格：氮碳共渗和黑色氧化处理。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。同时具有内部自动安全锁扣。附件：05280 橡胶保护帽

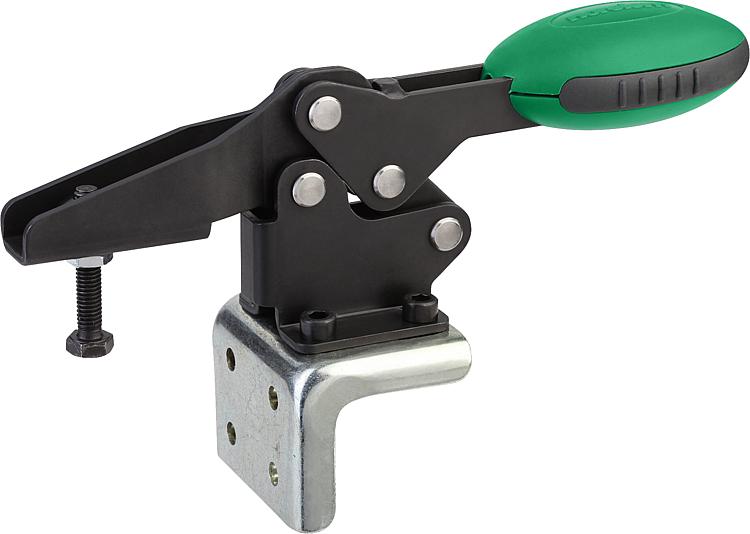

05880 安装支架
05899 用于快速夹紧的力传感器
07110 末端球形压紧螺栓
07117 可调式夹持件
07120 带顶杆埋头螺栓 DIN 6332
07121 带球头顶杆埋头螺栓
07140 压脚 DIN 6311
07142 压脚

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05900 快速夹钳带安全联锁水平压紧式·平底座·可调夹紧轴

316 kB

使用说明迅速夹紧——稳定可靠

982 kB

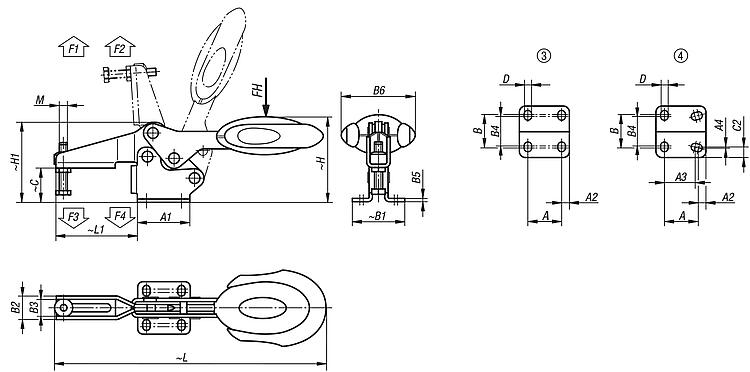

图纸

商品选择/筛选

	3 4	86° 90° 88°	67° 71° 68°	160 200 250 280	1350 2000 2200 2400	1900 2800 4500 5500	720 830 1200 1000	1200 1400 2800					Reset
订货号	安装孔	压把转角	把手转角	把手施力 FH N	夹持力 F1 N	夹持力 F2 N	夹紧力 F3 N	夹紧力 F4 N	安装支架订货号	CAD	配件	价格	订购
05900-006102	3	86°	67°	160	1350	1900	720	1200	05880-04			根据要求
05900-008102	3	86°	67°	200	2000	2800	830	1400	05880-04			根据要求
05900-010102	3	90°	71°	250	2200	4500	1200	2800	05880-06			根据要求
05900-012102	4	88°	68°	280	2400	5500	1000	2800	05880-06			根据要求

	M6x35 M8x45 M10x55 M12x70	26 41,5 44	39 44 59 65	6,5 9 8,5 10	- 40	- 1	28 31 43 42	39 45 59 67	17,5 21 26 28	12,5 16 19 21	23 24 39 40	2,5 3,5	53,4 51,1 56,5	25,4 32,2 40 52,3	- 13,5	5,5 6,2 8,8 8,5	63,7 73,9 94,8 104,8	59,6 70,1 88 101,6	193,3 230,4 286 321,3	60,5 74,9 103,9 122				Reset
订货号	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	CAD	配件	价格	订购
05900-006102	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	53,4	25,4	-	5,5	63,7	59,6	193,3	60,5			根据要求
05900-008102	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	51,1	32,2	-	6,2	73,9	70,1	230,4	74,9			根据要求
05900-010102	M10x55	41,5	59	8,5	-	-	43	59	26	19	39	3,5	56,5	40	-	8,8	94,8	88	286	103,9			根据要求
05900-012102	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	56,5	52,3	13,5	8,5	104,8	101,6	321,3	122			根据要求
