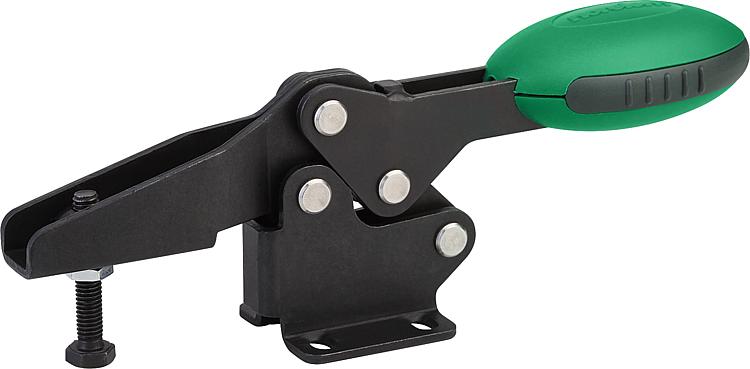

05900快速夹钳 水平压紧式·平底座·可调夹紧轴 |
返回 |
|
|
产品说明材料：钢制
聚酰胺把手规格：氮碳共渗和黑色氧化处理。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。附件：05280 橡胶保护帽
05880 安装支架
05899 用于快速夹紧的力传感器
07110 末端球形压紧螺栓
07117 可调式夹持件
07120 带顶杆埋头螺栓 DIN 6332
07121 带球头顶杆埋头螺栓
07140 压脚 DIN 6311
07142 压脚特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 安装孔 | 压把转角 | 把手转角 | 把手施力
FH
N | 夹持力
F1
N | 夹持力
F2
N | 夹紧力
F3
N | 夹紧力
F4
N | 安装支架订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 05900-004002 | 1 | 87° | 69° | 80 | 400 | 500 | 250 | 300 | 05880-02 |  |  | 根据要求 | | | 05900-005002 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 | 05880-02 | | | 根据要求 | | | 05900-006002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | 05880-04 | | | 根据要求 | | | 05900-008002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | 05880-04 | | | 根据要求 | | | 05900-010002 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | 05880-06 | | | 根据要求 | | | 05900-012002 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | 05880-06 | | | 根据要求 | |

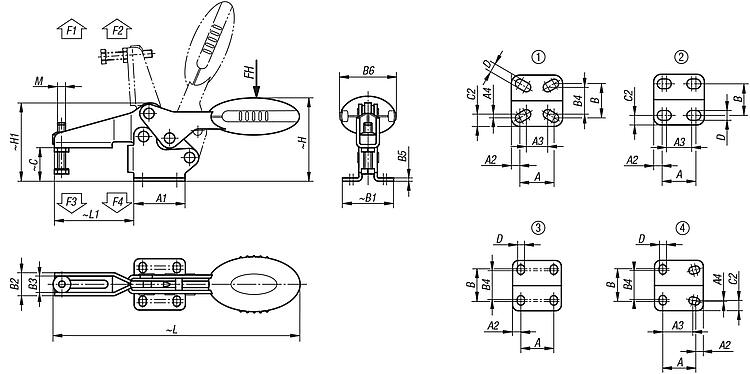

订货号
| M | A
| A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | C2 | D
| H | H1 | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05900-004002 | M4x16 | 16 | 24 | 4 | 12,8 | 0,95 | 16 | 24 | 10,2 | 7,2 | 12,5 | 1,5 | 20 | 11,7 | 4,95 | 4,2 | 28,7 | 26,3 | 91,8 | 23,7 | | | 根据要求 | | | 05900-005002 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 16,8 | 27,3 | 13,2 | 9,2 | - | 2 | 22,5 | 17,2 | 5,25 | 5,5 | 43,4 | 38,9 | 125,7 | 41,8 | | | 根据要求 | | | 05900-006002 | M6x35 | 26 | 39 | 6,5 | - | - | 28 | 39 | 17,5 | 12,5 | 23 | 2,5 | 43,5 | 25,4 | - | 5,5 | 63,7 | 59,6 | 186,6 | 60,5 | | | 根据要求 | | | 05900-008002 | M8x45 | 26 | 44 | 9 | - | - | 31 | 45 | 21 | 16 | 24 | 2,5 | 41,5 | 32,2 | - | 6,2 | 73,9 | 70,1 | 223,1 | 74,9 | | | 根据要求 | | | 05900-010002 | M10x55 | 41,5 | 59 | 9 | - | - | 43 | 59 | 26 | 19 | 39 | 3,5 | 47 | 40 | - | 8,8 | 94,8 | 88 | 279,4 | 103,9 | | | 根据要求 | | | 05900-012002 | M12x70 | 44 | 65 | 10 | 40 | 1 | 42 | 67 | 28 | 21 | 40 | 3,5 | 47 | 52,3 | 13,5 | 8,5 | 104,8 | 101,6 | 314,7 | 122 | | | 根据要求 | |
|
|
