05904不锈钢快速夹钳 水平压紧式·直底座·可调夹紧轴 |
返回 |
|
|
产品说明材料：不锈钢。
聚酰胺把手。规格：亮色。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。附件：05280 橡胶保护帽
05899 用于快速夹紧的力传感器
07111 不锈钢末端球形压紧螺栓
07119 不锈钢压紧螺栓
07120 带顶杆埋头螺栓 DIN 6332
07140 压脚 DIN 6311特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 安装孔 | 压把转角 | 把手转角 | 把手施力
FH
N | 夹持力
F1
N | 夹持力
F2
N | 夹紧力
F3
N | 夹紧力
F4
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05904-105002 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 |  | | 根据要求 | | | 05904-106002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 根据要求 | | | 05904-108002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 根据要求 | |

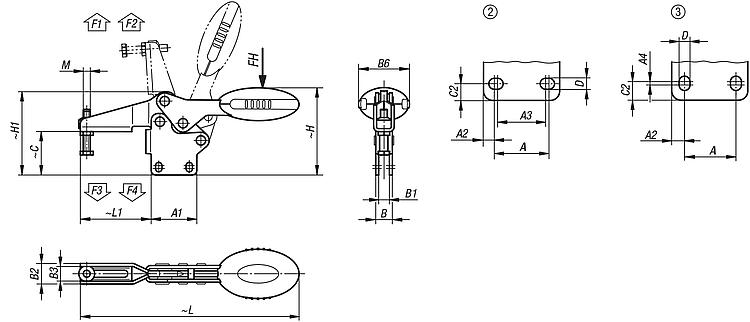

订货号
| M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | H1 | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05904-105002 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 根据要求 | | | 05904-106002 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 根据要求 | | | 05904-108002 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 根据要求 | |
|
|
