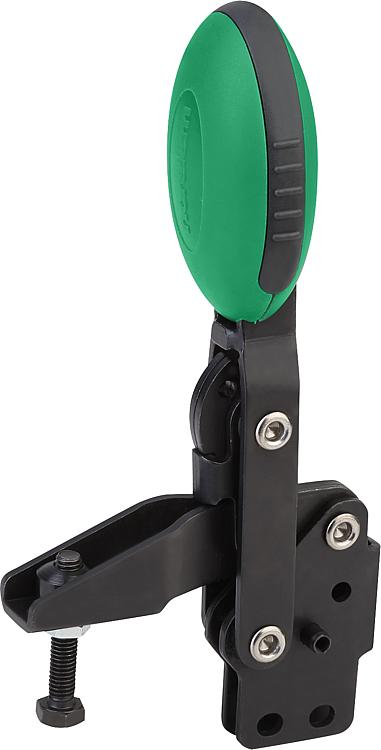

05912快速夹钳 垂直压紧式·直底座·可调夹紧轴 |
返回 |
|
|
产品说明材料：钢制
聚酰胺把手规格：氮碳共渗和黑色氧化处理。提示：高品质免维护转轴。打开关闭时力度保持一致。带有U型剖面的锥形压臂实现了最佳稳定性。附件：05280 橡胶保护帽
07110 末端球形压紧螺栓
07117 可调式夹持件
07120 带顶杆埋头螺栓 DIN 6332
07121 带球头顶杆埋头螺栓
07140 压脚 DIN 6311
07142 压脚图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 压把转角
限位 1
| 压把转角
限位 2
| 压把转角
无限位器
| 把手转角
限位 1
| 把手转角
限位 2
| 把手施力
FH
N | 夹持力
F1
N | 夹持力
F2
N | 夹紧力
F3
N | 夹紧力
F4
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05912-005002 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 |  |  | 根据要求 | | | 05912-006002 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 根据要求 | | | 05912-008002 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 根据要求 | | | 05912-010002 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 根据要求 | | | 05912-012002 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 根据要求 | |

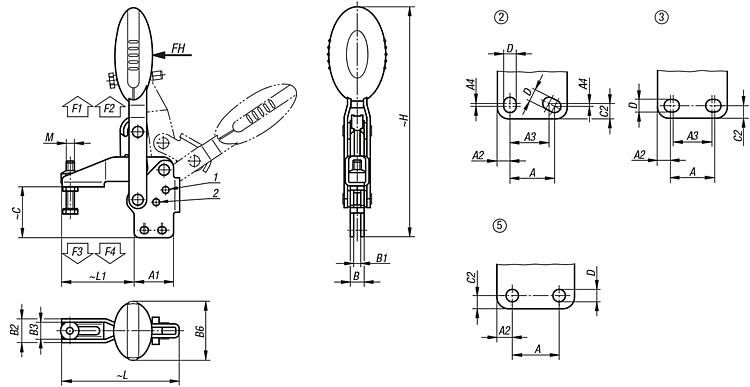

| 订货号 | 安装孔 | M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05912-005002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 | | | 根据要求 | | | 05912-006002 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 | | | 根据要求 | | | 05912-008002 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 | | | 根据要求 | | | 05912-010002 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 47 | 62,3 | 13 | 9 | 247,4 | 153 | 95 | | | 根据要求 | | | 05912-012002 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 47 | 69,8 | 9 | 8,8 | 265,5 | 173,5 | 113,5 | | | 根据要求 | |
|
|
